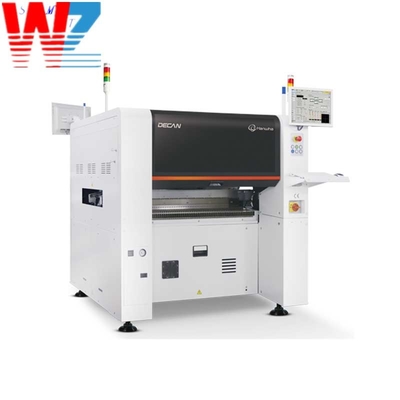

هانوا سامسونج SMT رقاقة التركيب ديكان S1 S2 اختيار ووضع آلة
هانوا سامسونج SMT رقاقة التركيب ديكان S1 S2 اختيار ووضع آلة
الاسم التجاري
SAMSUNG
نموذج المنتج
س1 س2
بلد المنشأ
كوريا الجنوبية
الـ MOQ
قطعة واحدة
سعر الوحدة
قابل للتفاوض
طريقة الدفع
L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على التوريد
2000 قطعة / قطعة في الأسبوع
تفاصيل المنتج
إبراز:
هانوا سامسونج SMT صانع الرقائق,جهاز تركيب الشريحة DECAN S1 SMT,آلة SMT Pick and Place
,DECAN S1 SMT chip mounter
,SMT pick and place machine
Product Name:
ماكينة الالتقاط والوضع SAMSUNG Hanwha DECAN S1 S2
Brand Name:
samsung hanwha
Model:
ديكان S1 S2
Core Components:
هانوا ديكان S1
Model Number:
ديكان S1 S2
PCB Size:
الطول 510 × العرض 460 ملم
The Number Of Spindles:
10 مغزل × 1 جسر
PCB Thickness (Mm):
0.38 ~ 4.2
High Speed:
92,000 CPH (رأس HS10)
Weight (Kg):
1,600
وصف المنتج
المواصفات والميزات التفصيلية
آلة التقط والوضع SMT SAMSUNG Hanwha DECAN S1 S2
The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)أنها توفر مجموعة واسعة من الوظائف والميزات التي تعزز دقة التوضيح والسرعة، والتنوع.
وظائف:
1- وضع المكونات: أجهزة DECAN S1 و S2 لتحديد المكونات المتخصصة في وضع المكونات المثبتة على السطح على PCBs.يستخدمون أنظمة الرؤية المتقدمة والأذرع الروبوتية لاختيار المكونات بدقة من المغذيات ووضعها في أماكن محددة على PCB.
2. وضع عالية السرعة: الآلات قادرة على العمل عالية السرعة، وضمان وضع سريع وفعال للمكونات. أنها تتميز رؤوس وضع متعددة ونظام ناقل قوي،تمكين أسرع أوقات الاستجابة وتحسين كفاءة الإنتاج.
3التوافق مع المكونات: تدعم آلات الاختيار والوضع DECAN S1 و S2 مجموعة واسعة من مكونات تركيب السطح ، بما في ذلك المقاومات والمكثفات والدارات المتكاملة (ICs) ،صفوف شبكة الكرات (BGAs)، أربعة مسطحات بلا رصاص (QFNs) ، وميكروكترولرز. وهي تستوعب مختلف أحجام وأنواع المكونات ، مما يجعلها مناسبة لمتطلبات تجميع PCB المتنوعة.
4أنظمة الرؤية والمواءمة: يتم تجهيز الآلات بأنظمة الرؤية المتقدمة التي توفر المواءمة الدقيقة للمكونات والتفتيش.هذه الأنظمة تستخدم الكاميرات وخوارزميات معالجة الصور لتحديد مواقع المكونات وتوجهاتها بدقةلضمان الموازنة السليمة خلال عملية التثبيت.
5مرونة المغذية: تدعم آلات DECAN S1 و S2 أنواع مختلفة من المغذيات ، بما في ذلك المغذيات الشريطية ومغذيات العصا ومغذيات الصحن.أنها تسمح للتعامل بسهولة وكفاءة من أنواع المكونات المختلفة وتنسيقات التعبئة والتغليف، لضمان انتاج سلس ومتواصل.
6إدارة المغذيات الذكية: تتميز الآلات بقدرات إدارة المغذيات الذكية. يمكنها اكتشاف وتتبع مخزون المكونات تلقائيًا في كل مغذية ،تحسين استخدام المكونات وتقليل وقت الإعداد بين عمليات الإنتاجهذه الميزة تعزز الإنتاجية وتقلل من الأخطاء التشغيلية.
| النموذج | ديكان S1 | |
| الموازنة | كاميرا الطيران + كاميرا الإصلاح | |
| عدد الفوهات | 10 فوهات × 1 غانتري | |
| سرعة الوضع | 47،000 CPH (أفضل) | |
| دقة الموقع | ± 28μm @ Cpk≥ 1.0 | |
| كاميرا الطيران | 03015 ~ □16ملم كاميرات ثابتة | 42mm ~ □55mm (MFOV) L55mm ~ L75mm رابط (MFOV) |
| الحد الأقصى الطول | 10 ملم (طير) ، 15 ملم (ثابت) | |
| الحجم الدقيق لـ PCB (ملم) | 50 ((L) × 40 ((W) | |
| أقصى حجم لـ (PCB) (ملم) | 510 ((L) × 510 ((W) الخيار ~ ماكس. 1500 ((L) × 460 ((W) | |
| سمك PCB (ملم) | 0.38 ~ 42 | |
| سعة المغذية (8 ملم قياسي) | 60ea / 56ea (قاعدة التغذية الثابتة / عربة الإرسال) 120ea / 112ea (قاعدة التغذية الثابتة / عربة الإرسال) - الخيار | |
| القوة | 3Phase AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA | |
| استهلاك الهواء | 5.0~7.0kgf/cm250Nl/min (ضخ الفراغ) | |
| الوزن (كيلوغرام) | تقريباً600 | |
| البعد الخارجي (ملم) | 1,430 ((L) × 1,740 ((D) × 1,485 ((H) | |
نطاق الاستخدام:
أجهزة DECAN S1 و S2 للاختيار والوضع مناسبة لمجموعة واسعة من تطبيقات تجميع PCB ، بما في ذلك:
1. تكنولوجيا الجلوس السطحي (SMT) التجميع: يتم استخدامها في إنتاج PCB مع مكونات الجلوس السطحي. تضع الآلات المكونات بدقة على لوحات PCB ،ضمان محاذاة دقيقة واتصالات اللحام الموثوق بها خلال عملية اللحام اللاحقة.
2تطوير النموذج الأولي: تعد الآلات مثالية لتطوير النموذج الأولي والإنتاج على نطاق صغير. تتيح مرونتها ووقت الإعداد السريع التكرار والتحقق من صحة تصاميم PCB بسرعة ،تسهيل دورات تطوير منتجات فعالة.
3إنتاج متوسط إلى كبير: آلات ديكان S1 و S2 مناسبة لبيئات الإنتاج المتوسطة إلى الكبيرة.تمكن إمكانات وضعها عالية السرعة وإدارة المغذيات الفعالة من تجميع كميات كبيرة من PCB بسرعة وموثوقية.
4إنتاج متعدد المشاريع: الآلات قادرة على التعامل مع إنتاج متعدد المشاريع ، حيث يتم إنتاج تصاميم مختلفة من PCB في نفس دورة الإنتاج.أنها توفر التحول السريع بين المشاريع، مما يقلل من وقت التوقف وتسهيل الإنتاج الفعال لمجموعات PCB المتنوعة.
5صناعة السيارات، الإلكترونيات الاستهلاكية، والاتصالات: أجهزة ديكان S1 و S2 الاختيار والوضع تجد تطبيقات في مختلف الصناعات، بما في ذلك صناعة السيارات، الإلكترونيات الاستهلاكية،والاتصالاتأنها تلبي متطلبات الجودة العالية والموثوقية لهذه القطاعات، وضمان وضع دقيق ومتسق للمكونات.
توفر آلات الاختيار والوضع DECAN S1 و S2 وظائف متقدمة لوضع مكونات عالية السرعة ودقيقة في تجميع PCB.يلعبون دورا حاسما في عملية تصنيع الإلكترونيات، وضمان إنتاج فعال وأداء موثوق به للمنتجات الإلكترونية.
