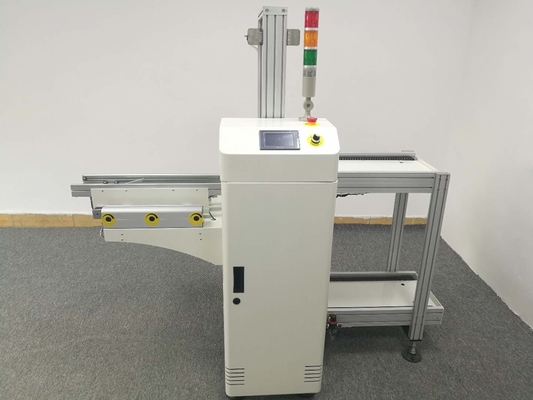

مجلة المعدات SMT محمول PCB محمول يستخدم لخط الإنتاج

مجلة المعدات SMT محمول PCB محمول تستخدم لخط الإنتاج

محمول PCB هو جهاز يستخدم لتحميل ونقل لوحات PCB تلقائيًا ، ويستخدم على نطاق واسع في صناعة التصنيع الإلكترونية.إنه يعزز كفاءة ودقة نقل المواد في خط الإنتاج مع تقليل استخدام الموارد البشرية والأخطاء في عملية التصنيعهنا مقدمة مفصلة وتعليمات حول كيفية استخدام محمول PCB.

عادة ما يتكون محمول PCB من المكونات التالية:

1الحزام الناقل: الحزام الناقل هو المكون الأساسي لجهاز تحميل PCB ، يتكون من ناقل مسطح وزوج من عجلات القيادة. أثناء التشغيل ،الحامل المسطح يستقبل و ينقل لوحات PCB، بينما توفر عجلات القيادة الطاقة للحفاظ على متن الناقل.

2آلية محاذاة اللوحات التلقائية: تقع هذه الآلية في مدخل الحزام الناقل ، وتحالف وتحمل بشكل عمودي لوحات PCB التي تم استلامها من المعدات الصاعدة على الناقل.عادةً ما يتكون من ذراع آليةيلتقط الذراع الروبوتية لوحات الـ PCB، وتحتفظ بها أكواب الشفط وتحويلها مع الناقل، وتكتشف أجهزة الاستشعار موقع ووضع اللوحة.

3نظام التحكم: يعمل نظام التحكم كدماغ لجهاز تحميل PCB ، مسؤول عن مراقبة وتحكم في تشغيل الجهاز.يمكن للمشغلين تعيين المعلمات، تعديل الإعدادات، ومراقبة حالة الجهاز وتلقي تنبيهات الخطأ. يتضمن نظام التحكم عادة جهاز كمبيوتر وبرمجيات ذات صلة.

تعليمات الاستخدام لـ PCB Loader هي كما يلي:

1تعيين المعلمات: أولاً ، حدد المعلمات المناسبة في نظام التحكم ، مثل سرعة الحزام النقل ، ومواقف أجهزة المدخلات والمخرجات ، وما إلى ذلك ، وفقًا للمتطلبات المحددة.

2بدء تشغيل الجهاز: بعد تأكيد إعدادات المعلمات، بدء تشغيل محمول PCB من خلال نظام التحكم، وضمان أن الجهاز يعمل بشكل صحيح وآمن.

3. تجميع لوحة PCB: ضع لوحات PCB التي سيتم معالجتها في المنطقة المستقبلية لآلية المواءمة التلقائية. الذراع الروبوتية سوف تلتقطها تلقائيًا وتحالفها مع الناقل.

4عملية النقل: بمجرد محاذاة، يتم نقل ألواح PCB على الناقل. ينقل الناقل ألواح PCB على طول المسار المحدد إلى المعدات التالية.مع عجلات القيادة التي توفر الطاقة بشكل مستمر لعملية الناقل.

5- معالجة الأخطاء: في حالة وجود أي مشاكل أثناء التشغيل، يمكن للمشغلين فحص الظروف غير الطبيعية من خلال تنبيهات الأخطاء على نظام التحكم واتباع خطوات معالجة الأخطاء المناسبة.

6. أوقف الجهاز: عندما يتم الانتهاء من العمل أو يتطلب إيقاف التشغيل ، أوقف تشغيل محمول PCB باستخدام نظام التحكم.

من المهم دائما أن تعطي الأولوية للسلامة عند استخدام محمول PCB.غالبا ما تكون هناك حاجة إلى تدريب متخصص لتعريف المشغلين باستخدام وصيانة محمولة PCB، وضمان عملها السليم وكفاءته القصوى.

مزايا المنتج

1. جسم سبائك الألومنيوم الخاص، أفضل لمعرفة حالة عمل المجلات.

2تصميم رف الصلب يزيد من الاستقرار

3التحكم في PLC ، الدوائر الكهربائية متعددة الوظائف وتصميم البرامج.

4البرمجة سهلة الاستخدام، 4 PITCH يختار، يمكن تعيين خطوة استقبال / إرسال PCB.

5يمكن توصيل واجهة SMEMA القياسية مع معدات الأتمتة الأخرى.

6باستخدام شريط بلاستيكي مسطح للهندسة لنقل المجلة

7سرعة نقل الـ PCB قابلة للتعديل

8تحديد المواقع بثلاث نقاط، التشغيل الهوائي للأعلى إلى أسفل لضمان تحديد موقع المجلات بدقة.

9نظام حماية الدفع يضمن أن الـ PCB لن تتلف
