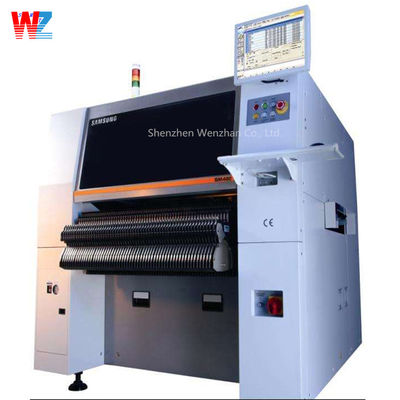

SMT جهاز تركيب الشريحة HANWHA SAMSUNG SM421

متطور
جهاز تركيب مرن عالي السرعة
باعتباره جهاز وضع مكونات عامًا، يتم تعزيز نظام الرؤية الخاص به بناءً على منصة SM471 ذات السرعة العالية
الرماية وسرعة وضع الشريحة الخاصة به هي الأعلى بين أجهزة وضع المكونات من نفس الفئة، SM481 أدركت
سرعة وضع شريحة تبلغ 39000 CPH، وهي الأعلى بين أجهزة وضع المكونات من نفس الفئة، من خلال تطبيق رأس
مع عمود واحد وعشرة مغازل بالإضافة إلى رؤية طائرة جديدة ومن خلال زيادة حركة الالتقاط والوضع. في
بالإضافة إلى ذلك، فهي قابلة للتطبيق حتى رقائق 0402 (01005 بوصة) و 42 مم ICs. لقد حسنت الإنتاجية الفعلية و
جودة الوضع من خلال تطبيق مغذيات كهربائية عالية السرعة وعالية الدقة. علاوة على ذلك، نظرًا لأنه
مصمم ليكون متوافقًا مع مغذيات SM الهوائية، فإنه يزيد من راحة التشغيل للعميل.

39000 CPH (الأمثل)
1 Gantry x 10 Spindles/Head
الأجزاء القابلة للتطبيق: 0402 (01005 بوصة)
~ 42mm (H15mm)
PCB القابلة للتطبيق: 460 (طول) × 400 (عرض) (قياسي)
الحد الأقصى 740 (طول) × 460 (عرض) (اختياري)
عالي السرعة، عالي الدقة وكهربائيًا
مغذي مدفوع
- وظيفة محاذاة موضع الالتقاط التلقائي
- متوافق مع مغذيات SM الهوائية
نظام فراغ جديد والتقاط/محسّن
حركة الوضع
SMART Feeder
- أول تحميل تلقائي وتوصيل تلقائي في العالم
طاقة جديدة في عملك
يطبق نظام فراغ جديد
يوليو. 2013
جهاز تركيب مرن عالي السرعة
التعرف على قطبية الأجزاء التعرف على BGA و CSP
يدرك أعلى سرعة وضع بين نفس
أجهزة وضع الرقائق من الفئة من خلال تطبيق رأس طائر جديد
آلية مع 10 مغازل بالإضافة إلى الأمثل
حركة الالتقاط/الوضع
نظرًا لأنه يسمح بالتعرف على الأجزاء دون توقف بعد التقاط الأجزاء بواسطة
تطبيق تقنية التعرف على الصور الأصلية أثناء الطيران، SM481
يعمل النموذج على زيادة سرعة وضع الأجزاء عن طريق تقليل الوقت إلى
التحرك بين موضع الالتقاط وموضع الوضع و
تقليل وقت التعرف إلى ما يقرب من الصفر.
يدرك فائق السرعة
سرعة الوضع 39000 CPH
نظام تصحيح دقة الوضع
شريحة ±50μm (Cpk ≥1.0)
يتحقق نظام معايرة دقة الوضع الذي تمت ترقيته حديثًا ويصحح
إزاحة نقطة الالتقاط، وإزاحة الرأس، وإزاحة C/V، وما إلى ذلك.
للسماح بوضع أجزاء موثوق به.
دقة مطلقة تبلغ ±50μm (Cpk 1)
مغذي عالي السرعة وكهربائي
وعالي الدقة
مغذي SM كهربائي
• يسمح بالاستخدام المتكامل لـ 0603/2P/4P
• مزود بوظيفة لمحاذاة تلقائيًا
موضع الالتقاط بين المغذيات لتحسين
معدل الالتقاط المتزامن.
• قادر على ضبط سرعات إمداد الأجزاء المختلفة إلى
تحسين استقرار إمداد الأجزاء.
• وظيفة التعرف على درجة تغذية تلقائية
 متوافق مع مغذيات SM الهوائية
SM smart feeder
• أول مغذي في العالم مزود بوظائف التوصيل التلقائي والتحميل التلقائي
- يزيد من راحة العمل والفعلي
الإنتاجية عن طريق أتمتة التوصيل
العملية لاستبدال بكرة الأجزاء التي يتم إجراؤها عادةً
باليد.
المواصفات
الموديل SM481

محاذاة الرؤية الطائرة + رؤية المرحلة (اختياري)
عدد المغازل 10 مغازل × 1 Gantry
سرعة الوضع 39000 CPH (الأمثل)
الوضع
الدقة
شريحة/QFP
±50μm@μ+3σ/شريحة، ±30μm@μ+3σ/QFP
(بناءً على الرقائق القياسية)
المكون
النطاق
طائر
رؤية
FOV 24
البعد
* BGA، CSP (درجة الكرة 0.4 مم)
المرحلة
رؤية
مجلس
البعد
(مم)
الحد الأدنى 50 (طول) × 40 (عرض)
الحد الأقصى
460 (طول) × 400 (عرض) 510 (طول) × 460 (عرض) (اختياري)
610 (طول) × 510 (عرض) (اختياري) 740 (طول) × 460 (عرض) (اختياري)
سمك PCB 0.38 ~ 4.2
سعة المغذي 120ea / 112ea (عربة الإرساء)
أداة مساعدة
قوة
تيار متردد 200 / 208 / 220 / 240 / 380 / 415 فولت
(50/60 هرتز، 3 مراحل) بحد أقصى 4.7 كيلو فولت أمبير
استهلاك الهواء
الكتلة تقريبًا. 1655 كجم
البعد الخارجي (مم) 1650 (طول) × 1680 (عمق) × 1530 (ارتفاع)
بكرة حالية
بكرة جديدة
• تقليل تأخير وضع الأجزاء بسبب التحسين
من المسار الهوائي
• يدرك الالتقاط المستقر للأجزاء وتقليل الهواء
الاستهلاك عن طريق تطبيق مضخة تفريغ
زيادة إمكانية التطبيق على الأجزاء و PCB
يطبق نظام إضاءة جديد

• قابلة للتطبيق على الأجزاء من 0402 (01005 بوصة) إلى
42 مم (H15mm) بالإضافة إلى أجزاء BGA/CSP
• قابلة للتطبيق على الحد الأقصى 740 (طول) × 460 (عرض) PCB للألواح الطويلة
تطبيقها على مصابيح LED وشاشات العرض
• يدعم التعرف التلقائي على الالتقاط بأكمله
الموضع عن طريق تجهيزه بكاميرا مرجعية في
اليسار واليمين على التوالي
زيادة إمكانية التطبيق على الأجزاء ذات الأشكال الغريبة بما في ذلك
BGA، CSP، إلخ، عن طريق تطبيق أنظمة إضاءة ثلاثية المراحل (إضاءة جانبية، محورية وخارجية).
