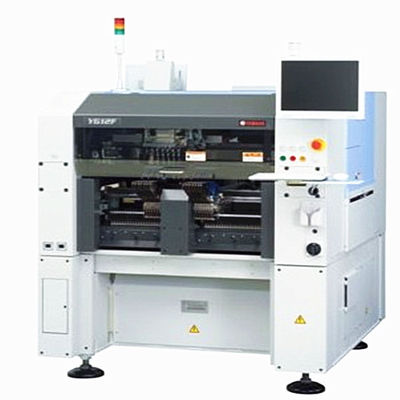

المستخدمة والجديدة SMT ياماها YG12 اختيار ووضع آلة

1. تغذية المكونات: يتم تجهيز الجهاز YG12 مع العديد من المغذيات التي تحتوي على أنواع مختلفة من المكونات الإلكترونية، مثل المقاومات، المكثفات، الدوائر المتكاملة،والمتصلاتهذه المغذيات توفر المكونات إلى الآلة لعملية التثبيت.
2. نظام الرؤية: تتضمن الآلة نظام رؤية متطور لتحديد وتحديد موقع المكونات بدقة. تستخدم الكاميرات وخوارزميات التعرف على الصور للكشف عن الموقع ،التوجه، ومواءمة المكونات، وضمان وضع دقيق على PCB.
3. الاختيار والمكان: تستخدم آلة YG12 ذراع روبوتية مع فوهات فراغ لالتقاط المكونات من المغذيات.الذراعين تتحرك بسرعة ودقة لاختيار المكونات ووضعها على المواقف المحددة على PCB. تدعم الآلة عمليات الاختيار والوضع من مكون واحد ومتعدد المكونات.
4. الموازنة والتفتيش: بعد وضع المكونات ، تقوم آلة YG12 بإجراء عمليات فحص الموازنة والتفتيش لضمان الموقع الصحيح وقابلية اللحام.يمكن التحقق من محاذاة المكونات باستخدام نظام الرؤية وكشف أي عيوب أو أخطاء خلال عملية التثبيت.
5. البرمجة والتحكم: يتم التحكم في الجهاز من خلال واجهة سهلة الاستخدام والتي تسمح للمشغلين ببرمجة تسلسل الاختيار والوضع، وتعديل معايير الوضع،ومراقبة العملية في الوقت الحقيقيالبرمجة يمكن القيام بها يدويا أو عن طريق استيراد بيانات CAD (التصميم بمساعدة الكمبيوتر).

1. الإعداد: إعداد الآلة عن طريق تحميل المغذيات المناسبة بالمكونات وضمان تثبيت الـ PCB بشكل آمن على طاولة عمل الآلة.
2. البرمجة: استخدام واجهة الآلة لإنشاء أو استيراد برنامج الاختيار والمكان. تحديد مواقع المكونات والمواجهات وأي متطلبات وضع محددة.
3. المعايرة: معايرة الجهاز عن طريق محاذاة نظام الرؤية وتعديل معايير التثبيت لضمان الكشف الدقيق عن المكونات ووضعها.
4. التشغيل: بدء عملية الاختيار والوضع ، وستختار الآلة تلقائيًا المكونات من المغذيات وتضعها على PCB وفقًا للتسلسل المبرمج.مراقبة العملية لأي أخطاء أو مشاكل.
5. التفتيش: بمجرد الانتهاء من التثبيت ، فحص PCB للتحقق من محاذاة وقابلية لحام المكونات. أداء أي إعادة عمل أو تعديلات ضرورية إذا لزم الأمر.
6. الصيانة: نظف الآلة بانتظام، وفحصها واستبدال أجزائها إذا لزم الأمر، واتبع إرشادات الصانع للحفاظ عليها لضمان أداءها المثالي وطول عمرها.

آلة YG12 لتحديد المكان وتسهيل عملية التجميع وتقلل من العمل اليدوي وتحسين كفاءة الإنتاج في التصنيع الإلكتروني.ميزاته المتقدمة وواجهة سهلة الاستخدام تجعلها أداة قيمة لتحقيق تجميع PCB دقيق وموثوق به.

الميزة:

1. تطبيق اثنين من البوابات مجهزة بـ 10 أدوات لكل رأس بالإضافة إلى رؤية الطيران الجديدة.
2. أعلى سرعة بين أجهزة وضع المكونات من نفس الفئة،نظام تصحيح دقة الموقع ((تحريك الرأس،تحريك C / V ، إلخ).
3. ينطبق على 0402-14mm ((H=12mm) ICs.
4. عززت من قابليتها للتطبيق على الأجزاء ذات الشكل الغريب من خلال تطبيق نظام إضاءة ß-staged.
5. نظام الممرين المزدوجين: وقت تحميل PCB من "صفر" يزيد من الإنتاجية الفعلية عن طريق تقليل وقت نقل PCB إلى أدنى حد من خلال اعتماد ناقل مدخل شاتل من النوع الأول.
6. لقد تحسنت الإنتاجية الفعلية ونوعية التثبيت من خلال تطبيق أجهزة تغذية كهربائية عالية السرعة ودقة عالية.
7. تم تصميمها لتكون متوافقة مع أجهزة التغذية الهوائية من سلسلة SM
8. يزيد من ملاءمة العملاء
9. المعيار: يمكن أن تستوعب 120 قطعة 8 ملم المغذية ((عربة الوصول)
