مُحَمِّل لـ 230 فولت,HY-250LD تحميل و تفريغ لقطات PCB,آلة تحميل 230 فولت
,HY-250LD pcb loader unloader
,230V smt loader machine
آلة تحميل وتفريغ لوحات الدوائر المطبوعة هي معدات متخصصة تستخدم في صناعة تصنيع الإلكترونيات لتحميل وتفريغ لوحات الدوائر المطبوعة (PCBs) من وإلى خط الإنتاج. إنها توفر وظائف تعمل على أتمتة عملية المناولة وتحسين الكفاءة وضمان سير عمل لوحات الدوائر المطبوعة بسلاسة.
| الاسم | آلة تحميل لوحات الدوائر المطبوعة SMT المستعملة والرخيصة |
| العلامة التجارية | ODM |
| الموديل | آلة تحميل لوحات الدوائر المطبوعة SMT المستعملة والرخيصة |
| المواصفات | آلة تحميل لوحات الدوائر المطبوعة SMT المستعملة والرخيصة |
| الحالة | أصلية/نسخة |
| الجودة | أعلى جودة |
| المخزون | كبير |
| الدفع | خطاب اعتماد، تحويل بنكي، د/ب، ويسترن يونيون، باي بال، موني جرام وغيرها |
| الشحن | في غضون ثلاثة أيام |
| الضمان | سنة واحدة |
| التسليم | فيديكس، يو بي إس، دي إتش إل، حسب الطلب |
| الحزمة | صندوق كرتون مع حماية من الرغوة |
- تحميل لوحات الدوائر المطبوعة: تم تصميم آلة التحميل والتفريغ لتحميل لوحات الدوائر المطبوعة على خط الإنتاج أو آلات معينة داخل الخط. وهي تستخدم نظام ناقل أو أذرع روبوتية لالتقاط لوحات الدوائر المطبوعة من كومة أو صينية ونقلها إلى الموقع المطلوب بدقة وموثوقية.
- تفريغ لوحات الدوائر المطبوعة: تقوم الآلة أيضًا بتنفيذ العملية العكسية لتفريغ لوحات الدوائر المطبوعة من خط الإنتاج. تسترجع لوحات الدوائر المطبوعة النهائية من الموقع المحدد وتنقلها إلى كومة أو صينية لمزيد من المعالجة أو التعبئة.
- المحاذاة والتوجيه: تضمن الآلة المحاذاة والتوجيه الصحيحين للوحات الدوائر المطبوعة أثناء عملية التحميل والتفريغ. قد تتضمن أنظمة رؤية أو مستشعرات للتحقق من الموضع الصحيح للوحة الدوائر المطبوعة وتعديلها حسب الضرورة قبل التنسيب أو الاسترجاع.
- تكامل نظام الناقل: تتكامل آلة التحميل والتفريغ بسلاسة مع نظام الناقل لخط الإنتاج. تتزامن مع سرعة الخط والمعدات الأخرى لضمان النقل السلس وتقليل أي تعطيل لسير العمل.
- توافق حجم لوحة الدوائر المطبوعة: تم تصميم الآلة للتعامل مع مجموعة واسعة من أحجام لوحات الدوائر المطبوعة، واستيعاب الأبعاد والأشكال المختلفة المستخدمة بشكل شائع في تجميع الإلكترونيات. يمكن تعديلها أو تكوينها لتتناسب مع المتطلبات المحددة لخط الإنتاج.
- التحكم التلقائي: تعمل آلة التحميل والتفريغ تحت التحكم التلقائي، مما يقلل الحاجة إلى التدخل اليدوي. يمكن برمجتها لتنفيذ تسلسلات تحميل وتفريغ معينة بناءً على متطلبات خط الإنتاج والمعلمات التشغيلية.
- الإعداد: تأكد من تثبيت آلة التحميل والتفريغ بشكل صحيح وتوصيلها بمصدر الطاقة. قم بمحاذاة الآلة مع نظام الناقل لخط الإنتاج واضبط أي إعدادات أو تكوينات ضرورية بناءً على حجم لوحة الدوائر المطبوعة وسير العمل.
- تحميل لوحات الدوائر المطبوعة: ضع كومة أو صينية لوحات الدوائر المطبوعة في منطقة التحميل المخصصة للآلة. اضبط أي أدلة أو دعامات لاستيعاب حجم لوحة الدوائر المطبوعة المحدد. قم بتكوين نظام التحكم في الآلة لتحديد تسلسل التحميل وأي متطلبات إضافية، مثل المحاذاة أو التوجيه.
- مزامنة نظام الناقل: تأكد من مزامنة آلة التحميل والتفريغ مع سرعة وتوقيت نظام الناقل. اختبر آلية المحاذاة والنقل لضمان التحميل السلس والدقيق للوحات الدوائر المطبوعة على خط الإنتاج.
- تفريغ لوحات الدوائر المطبوعة: حدد الموقع أو الآلة التي يجب تفريغ لوحات الدوائر المطبوعة النهائية منها. قم بتكوين نظام التحكم في الآلة لتحديد تسلسل التفريغ وأي تعديلات ضرورية للمحاذاة أو التوجيه.
- مراقبة سير العمل: راقب أداء آلة التحميل والتفريغ أثناء التشغيل. تأكد من تحميل وتفريغ لوحات الدوائر المطبوعة بشكل صحيح وأن الآلة تعمل بسلاسة دون أي ازدحام أو أخطاء. قم بمعالجة أي مشكلات على الفور للحفاظ على سير عمل غير منقطع.
- الصيانة: افحص آلة التحميل والتفريغ بانتظام بحثًا عن أي علامات تآكل أو تلف أو عطل. حافظ على نظافة الآلة وخلوها من الحطام الذي قد يؤثر على أدائها. اتبع إرشادات الصيانة الخاصة بالشركة المصنعة لأي تشحيم أو استبدال مكونات مطلوبة.
توفر آلة التحميل والتفريغ للوحات الدوائر المطبوعة حلاً آليًا وفعالًا للتعامل مع لوحات الدوائر المطبوعة في عملية تصنيع الإلكترونيات. باتباع تعليمات الاستخدام الصحيحة، فإنها تمكن من التحميل والتفريغ السلس للوحات الدوائر المطبوعة من وإلى خط الإنتاج، مما يساهم في تحسين الإنتاجية وكفاءة سير العمل.
تواصل مع خطوط إنتاج SMT و AI، يضمن التصميم الآمن عدم كسر أي لوحة دوائر مطبوعة عند دفعها وبالتالي
تقليل معدل العيوب. عملية مرنة. مع دقة عالية، وظائف العد التلقائي، إنذار الأعطال، فهي مطلوبة لـ
مجموعة كاملة من معدات التشغيل الآلي.

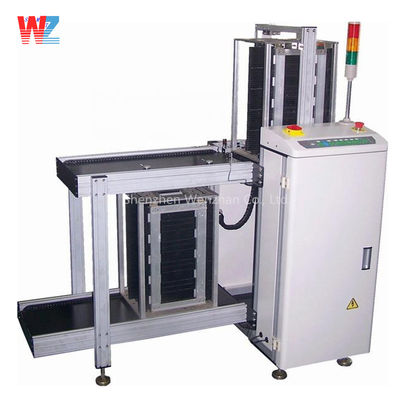

تم تصميم محمل لوحات الدوائر المطبوعة لتحميل لوحات الدوائر المطبوعة. تقوم الوحدة بتحميل خط الإنتاج الخاص بك تلقائيًا عن طريق دفع
لوحات الدوائر المطبوعة خارج المجلة على ناقل الآلة السفلية.
تم تصميم مفرغ لوحات الدوائر المطبوعة لتفريغ لوحات الدوائر المطبوعة، يتم التقاط لوحة الدوائر المطبوعة القادمة بواسطة الناقل المرفق و
ثم يتم دفعها إلى المجلة بواسطة دافع مصمم خصيصًا. تقوم المجلة بالفهرسة إلى الموضع التالي وهي
جاهزة لدورة التفريغ التالية.
| الوصف | HY-250LD | HY-330LD | HY-390LD | HY-460LD |
| ارتفاع تسليم لوحة الدوائر المطبوعة | 900 +/- 20 مم | |||
| الاتجاه | L-R/ R-L | |||
| حجم لوحة الدوائر المطبوعة (الطول * العرض) (مم) | 50*50~350*250 | 50*50~455*330 | 50*50~530*390 | 50*50~530*460 |
| وقت تغذية لوحة الدوائر المطبوعة | حوالي 6 ثوانٍ أو حدد | |||
| وقت تغيير المجلة | حوالي 20 ثانية أو حدد | |||
| خطوة الفهرسة | 1-4 (خطوة 10 مم) أو حدد | |||
| مصدر الطاقة والاستهلاك | 100. 230VAC 1Ph 300VA كحد أقصى | |||
| ضغط الهواء | 4-6 بار | |||
| استهلاك الهواء | 10 لتر/دقيقة كحد أقصى | |||
| سمك لوحة الدوائر المطبوعة | 0.4 مم كحد أدنى | |||
| حجم رف المجلة (الطول * العرض * الارتفاع) (مم) | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| أبعاد الآلة | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 250 كجم |
لدينا مجموعة كاملة من آلات الالتقاط والوضع SMT لـ FUJI و JUKI و SAMSUNG و YAMAHA وما إلى ذلك، وحدة التغذية، الفوهة، آلة الالتقاط والوضع SMT، ناقل لوحة الدوائر المطبوعة،
الأسطوانة، ووحدة التغذية الاهتزازية، أي شيء تحتاجه، فقط أخبرني!
