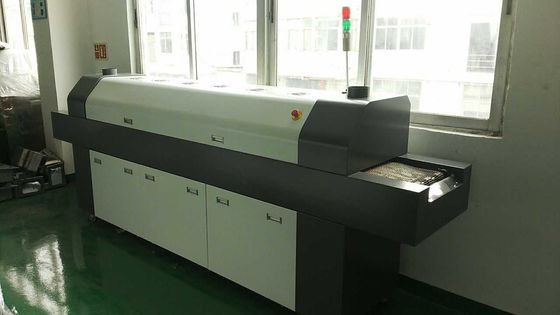

خط SMT RF-835LS 8 المناطق أجهزة فرن إعادة التدفق آلة لحام إعادة التدفق LED

فرن إعادة التدفق ذو 8 مناطق هو جهاز متعدد الاستخدامات يستخدم في صناعة تصنيع الإلكترونيات للحام المكونات المثبتة على السطح على لوحات الدوائر المطبوعة (PCBs). يوفر مجموعة واسعة من الوظائف والميزات التي تعزز دقة اللحام والتحكم في درجة الحرارة ومرونة العملية.

نظام التسخين بكفاءة عالية وتوفير الطاقة من أنبوب حرارة الشعر القابل للطي من النيكل 110 فولت من السويد، والطول الموجي لذروة طاقة الإشعاع 4 ميكرومتر، والتعاون مع العاكس المنحني، وكفاءة حرارية عالية، وارتفاع سريع في درجة الحرارة، وهيكل نظام دوران الهواء الساخن القسري الخاص، مما يجعل لوحة PCB والمكونات تسخن بالتساوي، والقضاء التام على "تأثير الظل".

1. التحكم في درجة الحرارة: يوفر فرن إعادة التدفق ذو 8 مناطق تحكمًا دقيقًا في درجة الحرارة طوال عملية اللحام. تم تجهيز كل منطقة بعناصر تسخين فردية وأجهزة استشعار درجة الحرارة، مما يسمح بتحديد درجة الحرارة بدقة والاستقرار الحراري. يضمن ذلك ظروف اللحام المثلى للمكونات المختلفة وأنواع معجون اللحام.
2. سرعة الناقل القابلة للتعديل: يتميز الفرن بنظام ناقل قابل للتعديل يتحكم في السرعة التي تتحرك بها لوحات PCB عبر مناطق التسخين. تتيح هذه المرونة الضبط الدقيق لعملية اللحام وتضمن نقل الحرارة المناسب وإعادة تدفق اللحام على لوحات PCB.
3. مناطق تسخين متعددة: يتكون الفرن من ثماني مناطق تسخين مستقلة، لكل منها عناصر التسخين الخاصة بها والتحكم في درجة الحرارة. يتيح هذا التكوين توزيعًا دقيقًا لدرجة الحرارة عبر لوحة PCB، واستيعاب المتطلبات الحرارية المختلفة للمكونات المختلفة وملفات تعريف اللحام.
4. إمكانية جو النيتروجين: توفر بعض أفران إعادة التدفق ذات 8 مناطق خيار التشغيل في جو النيتروجين. تقلل غاز النيتروجين من الأكسدة أثناء عملية اللحام، مما يؤدي إلى تحسين جودة وصلة اللحام وتقليل العيوب وتعزيز الموثوقية.
5. تخزين وإدارة الملفات الشخصية: يسمح الفرن للمستخدمين بإنشاء وتخزين وإدارة ملفات تعريف درجة الحرارة المتعددة لتجميعات PCB المختلفة. تحدد هذه الملفات الشخصية منحدر درجة الحرارة المرغوب فيه والنقع ومراحل إعادة التدفق، مما يضمن نتائج لحام متسقة وقابلة للتكرار لمنتجات مختلفة.
6. المراقبة والتعليقات في الوقت الفعلي: يوفر الفرن مراقبة في الوقت الفعلي لملفات تعريف درجة الحرارة وسرعة الناقل ومعلمات العملية الأخرى. يوفر ملاحظات حول حالة كل منطقة، مما يسمح للمشغلين بتحديد وحل أي مشكلات قد تؤثر على جودة اللحام.

فرن إعادة التدفق ذو 8 مناطق مناسب لمجموعة واسعة من تطبيقات اللحام، بما في ذلك:

1. تجميع تقنية التركيب السطحي (SMT): يستخدم للحام المكونات المثبتة على السطح على لوحات PCB. يضمن الفرن إعادة تدفق اللحام المناسبة، مما يؤدي إلى إنشاء وصلات كهربائية موثوقة بين المكونات ووسادات PCB.
2. اللحام الخالي من الرصاص: الفرن قادر على التعامل مع عمليات اللحام الخالية من الرصاص، والتي تستخدم على نطاق واسع بسبب اللوائح البيئية. يوفر ملفات تعريف الحرارة والتحكم في درجة الحرارة اللازمة لمواد اللحام الخالية من الرصاص، مما يضمن وصلات لحام عالية الجودة.
3. لوحات PCB ذات التقنية المختلطة: يمكن للفرن التعامل مع لوحات PCB التي تجمع بين المكونات المثبتة على السطح والمكونات المثقوبة. يسمح بإعادة تدفق اللحام المناسبة للمكونات المثبتة على السطح مع استيعاب درجات الحرارة الأعلى المطلوبة للحام من خلال الثقوب.
4. تطوير النماذج الأولية: فرن إعادة التدفق ذو 8 مناطق مناسب لتطوير النماذج الأولية والإنتاج على نطاق صغير. تتيح مرونته في التحكم في درجة الحرارة وإدارة الملفات الشخصية التكرار السريع وتحسين عمليات اللحام خلال المراحل الأولى من تطوير المنتج.
5. الإنتاج المتوسط إلى المرتفع الحجم: الفرن مناسب أيضًا لبيئات الإنتاج المتوسطة إلى المرتفعة الحجم. تتيح مناطق التسخين المتعددة وسرعة الناقل القابلة للتعديل اللحام الفعال والمتسق عبر عدد كبير من لوحات PCB.
6. إلكترونيات السيارات والفضاء والصناعية: يستخدم الفرن بشكل شائع في الصناعات التي تتطلب إلكترونيات عالية الموثوقية، مثل قطاعات السيارات والفضاء والصناعية. يضمن جودة وسلامة وصلات اللحام، ويلبي المتطلبات الصارمة لهذه التطبيقات.
