خط التجميع SMT الآلي MIN مكتب اختيار ووضع آلة

المنتجات

ناقل ثنائي الفينيل متعدد الكلور

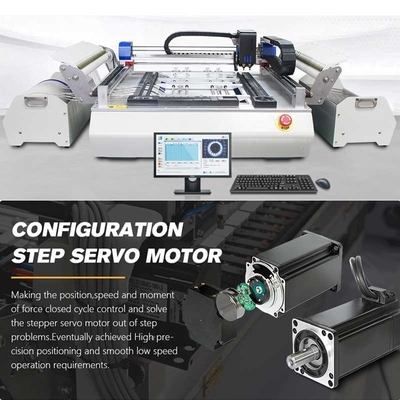

خط التجميع SMT الآلي MIN مكتب اختيار ووضع آلة

الـ MOQ:	1 مجموعة / مجموعات
السعر:	قابل للتفاوض
العبوة القياسية:	1. حالة خشبية وحزمة فراغ 2. حسب الاحتياجات الخاصة بك
فترة التسليم:	3-5 أيام
طريقة الدفع:	T / T ، ويسترن يونيون ، باي بال ، بطاقة الائتمان
القدرة على التوريد:	5000

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ

الصين

اسم العلامة التجارية

wenzhan

رقم الموديل

WZ-3245TTS

اسم المنتج:

آلة اختيار ووضع سطح المكتب

رقم النموذج:

WZ-3245TTS

عدد التثبيت:

2 قطع

دقة التركيب:

0.025 مم

PCB الحد الأدنى الحجم:

10x10 ملم

نطاق نقل X/ AXIS:

430x530mm

نوع العجلة المكونات:

8mm ، 12mm ، 16mm ، 24mm ، 32mm

الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور:

320 × 450 مم

الموقع الأمامي:

عشرة قطع

الوزن:

85 كجم

إبراز:

آلة تحديد المواقع الآلية

Desktop Pick and Place Machine

وصف المنتج

خط التجميع التلقائي آلة تحديد المكتب والمكان

آلة تحميل المكتب هي حل صغير ومتعدد الاستخدامات لتجميع الإلكترونيات على نطاق صغير وتصميم النماذج الأوليةومحبي الالكترونيات، توفر هذه الآلة طريقة سهلة الاستخدام وسهلة الوصول لأتمتة وضع مكونات التثبيت السطحي على لوحات الدوائر المطبوعة (PCBs).

الخصائص الرئيسية:

1التصميم المدمج: تم تصميم آلة تحديد المكتب والمكان لتناسب بشكل مريح على سطح العمل القياسي أو سطح المكتب ، مما يجعلها خيارًا مثاليًا للبيئات الصغيرة الحجم والمساحة المحدودة.

2دقة وضع عالية: على الرغم من حجمها المدمج، والآلة قادرة على وضع المكونات بدقة ملحوظة، وغالبا ما تحقق دقة ± 0.1 ملم أو أفضل،ضمان التجميع الموثوق به والمتسق.

3التوافق مع المكونات: يدعم الجهاز مجموعة واسعة من أنواع المكونات، بما في ذلك المقاومات، المكثفات، وICs، وأجهزة التثبيت السطحية الأخرى،مما يسمح لمجموعة متنوعة من مشاريع التجميع.

4مزودات متعددة: يتم تجهيز آلة اختيار ووضع سطح المكتب مع مزودات مكونات متعددة ، مما يسمح بتحميل أنواع مكونات مختلفة في وقت واحد ، مما يحسن من كفاءة سير العمل.

5واجهة سهلة الاستخدام: لوحة التحكم البديهية للآلة والبرمجيات المصاحبة تجعل من السهل على المستخدمين إعداد البرنامج وتشغيل النظام.حتى لأولئك الذين لديهم خبرة محدودة في تصنيع الإلكترونيات.

6. وضع الآلي: آلية الجهاز لتحديد المكونات وتحديدها تلقائيًا المهمة المرهقة لوضع المكونات يدويًا ، مما يقلل من خطر الخطأ البشري ويحسن الإنتاجية العامة.

7بأسعار معقولة وسهلة الوصول: بالمقارنة مع الآلات الكبيرة ذات الجودة الصناعيةتم تصميم آلة Desktop Pick and Place Machine لتكون أكثر بأسعار معقولة ومتاحة لمجموعة أوسع من المستخدمين، مما يجعلها حلا فعالا من حيث التكلفة لتجميع الإلكترونيات على نطاق صغير.

تعليمات الاستخدام:

1. إعداد الجهاز: فك حزمة آلة تحميل ووضع سطح المكتب بعناية وتثبيتها على سطح العمل أو سطح المكتب المستقر. تأكد من أن جميع المكونات اللازمة،مثل وحدة التحكم ومصدر الطاقة، متصلة بشكل صحيح.

2تحميل أجهزة تغذية المكونات: قم بتحميل أجهزة تغذية المكونات في الآلة بعناية بالأجزاء المناسبة ، وضمان أن تكون المكونات موجهة ومثبتة بشكل صحيح.

3إعداد PCB: وضع لوحة الدوائر المطبوعة على سطح العمل للآلة، محاذاة مع منطقة التثبيت.

4تكوين برنامج التثبيت: استخدم لوحة التحكم في الآلة أو البرمجيات المصاحبة لإدخال برنامج التثبيت المحدد، وتعديل المعلمات،وتعديل الجهاز لمتطلبات المشروع المطلوبة.

5. بدء عملية التثبيت: بدء عملية التثبيت عن طريق الضغط على أجهزة التحكم المناسبة على الآلة.سيقوم جهاز اختيار المكتب ووضع الآلة تلقائيًا بجمع المكونات من المغذيات ووضعها على PCB بدقة عالية.

6مراقبة العملية: مراقبة عملية الجهاز عن كثب، والتحقق من أي أخطاء أو مشاكل قد تنشأ أثناء عملية التثبيت.تعديل الإعدادات أو إصلاح الأخطاء حسب الحاجة للحفاظ على الأداء الأمثل.

7. تفريغ PCB المجمعة: بمجرد الانتهاء من عملية التثبيت ، قم بإزالة PCB المجمعة بعناية من الآلة ، وضمان أن المكونات في مكانها بأمان.

8صيانة الجهاز: تنظيف وتفتيش وإجراء أي صيانة ضرورية على آلة تحميل المكتب ووضعها لضمان استمرارها في التشغيل الموثوق به وطول العمر.

من خلال الاستفادة من قدرات آلة تحديد المكتب ووضعها، الهواة، والشركات الصغيرة، ومهتمين الإلكترونيات يمكن أن تبسيط سير العمل التجميع الإلكترونية الخاصة بهم،واستكشاف مشاريع أكثر تعقيدا بسهولة وكفاءة أكبر.

النموذج	WZ-3245TTS
أرقام متزايدة	2PCS
زيادة دقة التركيب	0.025ملم
زاوية التثبيت	0-360 درجة
سرعة التثبيت	5500 قطعة/ساعة
نوع فوهة الشفط	فوهة سلسلة Juki
العنصر المطبق	RC(0402،0603,08051206 الخ)
	مصابيح LED ((0603)0805,30145050 الخ)
	الشريحة ((SOT،SOP،QFN،BGA الخ)
ارتفاع SMD	≤5.5mm ((تخصيص ≤11mm)
الحد الأدنى لحجم PCB	10×10ملم
الحجم الأقصى لـ PCB	320×450ملم
سمك الـ PCB	≤2ملم
المكونات نوع العجلة	8ملم، 12ملم، 16ملم، 24ملم، 32ملم
الموقع الأمامي	عشرة قطع
الظهر علبة	1ص
طعام الاهتزاز	المغذية المخصصة لـ WZ ((اختياري)
نطاق الحركة على محور X/Y	430×530ملم
النطاق المتحرك على المحور Z	10 ملم
Z محور زاوية الدوران	0-360 درجة
الكاميرا المرئية	كاميرا عالية الوضوح
أرقام الرؤية	القطع Camerax3،PCB Camerax1
القدرة على التعرف	ماكس.22×22ملم
نظام جهاز تحكم	مايكروسوفت WIN7
البرمجيات التشغيلية	البحث والتطوير
تنسيق ملف متوافق	CSV. TST. شكل
طريقة البرنامج	دعم الطرق عبر الإنترنت وخارجها
ضغط الهواء	0.4Mpa
درجة الفراغ	-66كيلو بايت
القوة	230 واط
إمدادات الطاقة	AC220V + 10% 50Hz
حجم المخطط الرئيسي للمحرك	L990xW730xH375mm
1#حجم الخطوط العريضة لمغذيات المواد	L235xW700xH245mm
2#حجم الخطوط العريضة لمغذيات المواد	L235xW485xH245mm
الوزن	86 كجم
