| الـ MOQ: | قطعة واحدة |
| السعر: | 26760$ |
| العبوة القياسية: | 1. حالة خشبية 2. حسب طلبك |
| فترة التسليم: | 3-5 أيام |
| طريقة الدفع: | T / T ، ويسترن يونيون ، باي بال ، بطاقة الائتمان |
| القدرة على التوريد: | 10 قطعة / قطعة في الأسبوع |

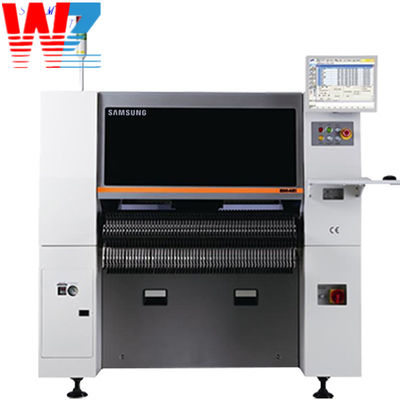

آلة تجميع SMT HANWHA SAMSUNG SM421 آلة الاختيار والوضع
الـSM421 آلة التقط والوضعهي آلة عالية السرعة ودقة عالية تستخدم في التصنيع الإلكتروني لوضع مكونات تركيب السطح على ألواح الدوائر المطبوعة (PCBs). يتم تصنيعها من قبل سامسونج ،اسم رائد في صناعة الإلكترونيات.
تم تجهيز SM421 بنظام الرؤية الذي يمكنه التعرف على المكونات على اللوحة التلفزيونية وتحويلها بشكل صحيح. لديه ذراعين للدبابات يمكنه اختيار ووضع العديد من المكونات في وقت واحد،مما أدى إلى ارتفاع معدل التوظيف وزيادة الإنتاجية.
هذه الآلة قادرة على تركيب أنواع مختلفة من المكونات، بما في ذلك المقاومات، والمكثفات، والدوائر المتكاملة (ICs) ، ومصفوفات الشبكة الكروية (BGAs) ، والترانزستورات الصغيرة (SOTs).لديها مجموعة من المكونات من 0201 (0.2 ملم × 0.1 ملم) إلى 32 ملم × 32 ملم ، مما يجعلها مناسبة لمجموعة واسعة من متطلبات تجميع PCB.
الـSM421يحتوي على سرعة وضع أقصاها 42،000 عنصر في الساعة (CPH) ودقة ± 0.03 مم ، مما يضمن وضع المكونات بدقة وكفاءة.لديها نظام رؤية دقة مزدوجة التي مسح المكونات قبل وضع لضمان أنها مرتبة بشكل صحيح مع اللوحة.
لاستخدام آلة SM421 للاختيار والوضع، يحتاج المشغل إلى اتباع الخطوات التالية:
1إعداد PCB: تأكد من أن PCB نظيفة ومعدة بشكل صحيح لوضع المكونات. وهذا يشمل ضمان تطبيق معجون اللحام أو الملصق بشكل صحيح.
2. إعداد الجهاز: تحميل المكونات اللازمة في أجهزة تغذية الجهاز. يمكن لـ SM421 التعامل مع ما يصل إلى 120 نوعًا مختلفًا من المكونات في وقت واحد.
3برنامج الآلة: إدخال التعليمات اللازمة وبيانات وضع المكونات في واجهة الآلة. وهذا يشمل تحديد المواقف والمواجهات،وكميات كل مكون سيتم وضعها.
4- معايرة نظام الرؤية: تشغيل عملية معايرة لضمان أن نظام الرؤية في الآلة يمكن تحديد المكونات ومواءمتها بدقة.
5. بدء عملية التثبيت: بدء الجهاز لبدء عملية التثبيت. ستقوم الجهاز باختيار المكونات من المغذيات ووضعها على المواقع المحددة على PCB.
6مراقبة وتفتيش: مراقبة مستمرة لعملية الآلة لضمان وضع المكونات بدقة وبسرعة المرغوب فيها.فحص جودة المكونات الموضعة بشكل دوري لضمان استيفائها للمعايير المطلوبة.
7الصيانة وإصلاح الأخطاء: أداء مهام صيانة منتظمة على الآلة للحفاظ عليها في حالة مثالية. معالجة أي مشاكل أو أخطاء على وجه السرعة لتقليل وقت توقف الإنتاج.
بشكل عام، آلة SM421 هي حل موثوق وكفاءة لمصنعي الإلكترونيات الذين يتطلعون إلى أتمتة عملية تجميع الأقراص.والتنوع، مما يجعلها مناسبة لمجموعة واسعة من الأحجام والأشكال من المكونات الإلكترونية.
| اسم الطراز | سامسونج SM421 | |
| الموازنة | رؤية الطيران + رؤية المسرح | |
| (إذا تم تثبيت ناقل كبير ، فيمكن تثبيت رؤية مرحلة واحدة فقط) | ||
| عدد الأدوات | 6 أدوات × 1 غانتري | |
| معدل التوظيف | الرؤية الطائرة | رقاقة 1608 21000 CPH (IPC9850) |
| SOP 15,000 CPH (IPC9850) | ||
| QFP 5500 CPH (IPC9850) | ||
| دقة الموقع | رقاقة / QFP | الدقة: ±50@±3σ/الشريحة |
| ±30@±3σ/QF | ||
| (بناء على الرقائق القياسية) | ||
| مكون | الرؤية الطائرة | 0603 ~ 22mm IC |
| رؤية المرحلة القياسية (FOV35) | ~ 32 ملم IC (المقدمة 0.3 ملم) | |
| ~ 55mm (MFOV) | ||
| رؤية المرحلة الاختيارية (FOV45) | ~ 42 ملم IC (المقدمة 0.4 ملم) | |
| ~ 55mm (MFOV) | ||
| الحد الأقصى الطول | H = 12 ملم (معدل الكاميرا الطائرة) | |
| H = 12 ملم (معيار الكاميرا المسرحية) | ||
| حجم اللوحة | الحد الأدنى | 50 ((L) * 40 ((W) |
| مسار واحد (على الأكثر) | 400mm ((L) * 400mm ((W) | |
| 510mm ((L) * 460mm ((W) (خيار) | ||
| 610mm ((L) * 510mm ((W) (خيار) | ||
| مسار مزدوج (أكثر) | - | |
| سمك الـ PCB | 0.38~4.2ملم | |
| قدرة المغذية | 120ea/112ea (عربة التوصيل) | |
| الخدمة | القوة | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz ، 3Phase) |
| أقصى 4.7kVA | ||
| استهلاك الهواء | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| الكتلة (كيلوغرام) | تقريباً680 | |
| البعد الخارجي (ملم) | 1,650 ((L) × 1,690 ((D) × 1,535 ((H) | |
متقدمة
جهاز تركيب مرن عالي السرعة
كمحطم مكونات عامة تم تعزيز نظام الرؤية على أساس منصة رقاقة SM471 عالية السرعة
والذي سرعة وضع الشريحة هو أعلى بين نفس فئة المكونات الموضعين، SM481 أدركت
سرعة وضع الرقاقة من 39000 CPH، أعلى بين وضع المكونات من نفس الفئة، عن طريق تطبيق رأس
مع بوابة واحدة وعشرة أدوات فضلا عن رؤية الطيران الجديدة وذلك عن طريق تعظيم حركة التقاط ووضع.
بالإضافة إلى ذلك، فهي قابلة للتطبيق حتى 0402 ((01005 بوصة) رقائق و 42mm ICs.
وبالإضافة إلى ذلك، نظراً لأن
تم تصميمه لتكون متوافقة مع أجهزة التغذية الهوائية من سلسلة SM ، مما يزيد من راحة العملاء في التشغيل.
المنتج المرتبط
لدينا مجموعة كاملة من آلة "إس إم تي" لـ"فوجي" و"جوكي" و"سامسونغ" و"ياماها"
فوهة، آلة تحديد المواقع، محمول للكريستال
أسطوانة، ومطعم اهتزاز، أي شيء تحتاج إليه، فقط أخبرني!
العلامة التجارية الرئيسية هي فوجي ياماها سامسونج سوني آلة ثقيلة
1زيت التشحيم SMT
2قطع القطع SMT
3الفوهة والطعام
4الحزام SMT والأجزاء الأخرى في الآلة
