جودة هانوا سامسونج SMT رقاقة التركيب ديكان S1 اختيار ووضع آلة مصنع

هانوا سامسونج SMT رقاقة التركيب ديكان S1 اختيار ووضع آلة

الاسم التجاري

SAMSUNG

نموذج المنتج

بلد المنشأ

South Korea

الـ MOQ

1pcs

سعر الوحدة

50000$

طريقة الدفع

خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام

القدرة على التوريد

2000 Piece/Pieces per Week

تفاصيل المنتج

إبراز:

ديكان S1 الاختيار ووضع آلة,هانوا سامسونج SMT صانع الرقائق,جهاز تركيب رقائق سامسونج SMT

Hanwha Samsung SMT Chip Mounter

Samsung SMT Chip Mounter

Product Name: ماكينة الالتقاط والوضع SAMSUNG Hanwha DECAN S1

Brand Name: samsung hanwha

Model: ديكان S1

Placement Accuracy: ± 28μm @ CPK≥ 1.0

Core Components: هانوا ديكان S1

Model Number: ديكان S1

PCB Max. Size (Mm): خيار 510 (طول) × 510 (عرض) ~ الحد الأقصى. 1,500 (طول) × 460 (عرض)

Place Of Origin: كوريا الجنوبية

Application: لخط سمت

High Speed: 47,000 CPH (الأمثل)

وصف المنتج

المواصفات والميزات التفصيلية

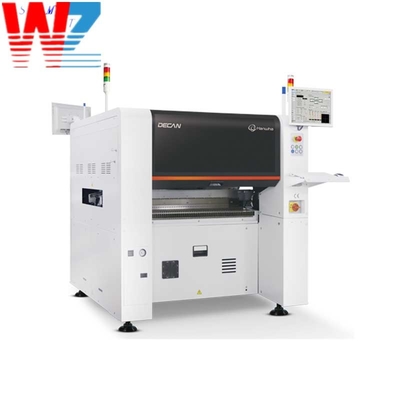

آلة انتقاء ووضع SAMSUNG Hanwha DECAN S1 SMT

SAMSUNG DECAN S1 Fast & Flexible Mounter

السرعة: 47000 CPH (الأمثل)

المغزل / الحامل: 10 مغازل / 1 حامل

الأجزاء: 03015 ~ □55mm (H15)، L75mm

الدقة: ±28μm @ Cpk≥ 1.0 / رقاقة
±30μm @ Cpk≥ 1.0 / IC

الحد الأقصى للوحة PCB: L510xW510 (قياسي)
L1,500xW460 (الحد الأقصى)

أعلى أداء بين أجهزة تركيب الرقائق من نفس الفئة

تضع الرقائق الدقيقة بثبات

زيادة سهولة التشغيل

آلة انتقاء ووضع Hanwha DECAN S2، آلة انتقاء ووضع Samsung DECAN S2، آلة تركيب رقائق Hanwha DECAN S2، آلة تركيب رقائق Hanwha (Samsung) DECAN S2 لديها قدرة مساحة أفضل من المعدات المماثلة للمنافسين، * وضع عالي السرعة مُحسّن للمكونات الصغيرة؛ تم تجهيز آلة وضع الرقائق عالية السرعة DECAN S2 بـ 10 أعمدة لكل رأس وهي مناسبة للرافعات المزدوجة، وآلات الوضع عالية الأداء المعلقة مغناطيسيًا، والتي يمكن أن تحقق أعلى سرعة في المنتجات من نفس الفئة في العالم. 92000 CPH. مرحبًا بك في "Hanwha decan s2، آلة وضع عالية السرعة الأصلية من Samsung، آلة انتقاء ووضع التعليق المغناطيسي Hanwha"

يمكن لـ SM482PLUS إجراء وضع عالي السرعة للرقائق بسرعة 40000 CPH و QFPs بسرعة واحدة في 1.1 ثانية، على التوالي (كل منها بأقصى سرعة) من خلال تطبيق تقنية التعرف أثناء الطيران الحاصلة على براءة اختراع من Techwin، مما يتيح وضع المكونات بأعلى سرعة بين جميع أجهزة وضع المكونات متوسطة السرعة. بفضل هيكل واحد مع رأس بيانو عالي السرعة مزود بـ 10 فوهات، يمكن تشغيل الجهاز بأقل قدر من القوى العاملة باستخدام جانب واحد من الجهاز. نظرًا لقدرته على إنتاج لوحات طويلة بأطوال تصل إلى 1500 مم، فإن الجهاز يتباهى بتطبيقه على أكبر لوحات PCB بين أجهزة وضع المكونات من سلسلة SM.

مواصفات DECAN S1

الموديل	DECAN S1
المحاذاة	كاميرا طائرة + كاميرا ثابتة
عدد المغازل	10 مغازل × 1 حامل
سرعة الوضع	47000 CPH (الأمثل)
دقة الوضع	±28μm @ Cpk≥ 1.0
كاميرا طائرة	03015 ~ □16mm كاميرا ثابتة
	42mm ~ □55mm (MFOV) L55mm ~ L75mm موصل (MFOV)
الحد الأقصى للارتفاع	10 مم (طائرة)، 15 مم (ثابت)
الحد الأدنى لحجم PCB (مم)	50 (طول) × 40 (عرض)
الحد الأقصى لحجم PCB (مم)	510 (طول) × 510 (عرض) خيار ~ بحد أقصى 1500 (طول) × 460 (عرض)
سمك PCB (مم)	0.38 ~ 4.2
سعة وحدة التغذية (8 مم قياسي)	60ea / 56ea (قاعدة وحدة تغذية ثابتة / عربة إرساء) 120ea / 112ea (قاعدة وحدة تغذية ثابتة / عربة إرساء) - خيار
الطاقة	3Phase AC200 / 208 / 220 / 240 / 380 / 415VMax. 3.5kVA
استهلاك الهواء	5.0 ~ 7.0 كجم / سم 250Nℓ / دقيقة (مضخة تفريغ)
الوزن (كجم)	تقريبًا. 1600
الأبعاد الخارجية (مم)	1430 (طول) × 1740 (عمق) × 1485 (ارتفاع)

مقارنة سلسلة SM

اسم الموديل	SM471plus	SM481plus	SM482plus
المغازل	10 مغازل * 2 حامل	10 مغازل * 1 حامل	6 مغازل * 1 حامل
سرعة الوضع	78000 CPH (الأمثل)	40000 CPH (الأمثل)	30000 CPH (الأمثل)
دقة الوضع	±50μm@μ±3σ	±30μm@μ±3σ	±30μm@μ±3σ
الأجزاء القابلة للتطبيق	0402 ~ 14mm (H 12mm)	0402 ~ 42mm (H15mm)	0402 ~ 55mm (H 15mm)
PCB القابلة للتطبيق	بحد أقصى 510 (طول) × 460 (عرض) (قياسي)	بحد أقصى 460 (طول) × 400 (عرض) (قياسي)	بحد أقصى 460 (طول) × 400 (عرض) (قياسي)
	بحد أقصى 610 (طول) × 460 (عرض) (خيار)	بحد أقصى 1500 (طول) × 460 (عرض) (خيار)	بحد أقصى 1200 (طول) × 510 (عرض) (خيار)
الأبعاد (مم)	1650 * 1690 * 1458	1650 * 1680 * 1530	1650 * 1680 * 1458

هانوا سامسونج SMT رقاقة التركيب ديكان S1 اختيار ووضع آلة 0

هانوا سامسونج SMT رقاقة التركيب ديكان S1 اختيار ووضع آلة 1

هانوا سامسونج SMT رقاقة التركيب ديكان S1 اختيار ووضع آلة 3

هانوا سامسونج SMT رقاقة التركيب ديكان S1 اختيار ووضع آلة 4

آلات وخدمات أخرى

نحن مزود دعم smt لأجزاء ومعدات آلة smt. مثل فرن اللحام الانعكاسي، وآلة اللحام بالموجات، وآلة الانتقاء والوضع، وطابعة SMT PCB، وآلة SMT AOI SPI، وفرن إعادة التدفق SMT، وناقل PCB، وعداد smd، وآلة التحميل والتفريغ، وفوهة / وحدة التغذية، وعربة تخزين وحدة التغذية، ورف بكرة smt، وشحم smt، وخلاط معجون اللحام، ومُنشئ الحرارة KIC، وشريط smt، وخط تجميع SMT وما إلى ذلك.

شركة ونتشان للتكنولوجيا المحدودة

في عام 2009، تم تأسيس شركة Shenzhen wenzhan Technology Co., Ltd. لبناء منصة اتصال أكثر في الوقت المناسب وفعالية، وتحقيق مبدأ خدمة الشركة المتمثل في خدمة العملاء الرائدين. المهندسون في الشركة هم فنيون محترفون حاصلون على شهادات من المصنع الأصلي لأكثر من 10 سنوات. وهم يلتزمون دائمًا بقيمة وضع مصالح العملاء أولاً، وتزويد العملاء بملحقات ومواد استهلاكية وتركيبات وخدمات دعم فني عالية الجودة.

من أجل تقليل تكلفة العملاء بشكل فعال، أنشأت الشركة مصنعًا للمعالجة، وغيرت معظم أجزاء وحدة التغذية إلى أجزاء ذاتية الإنتاج، وذلك لضمان مخزون كافٍ وتقليل تكلفة العملاء في نفس الوقت.
