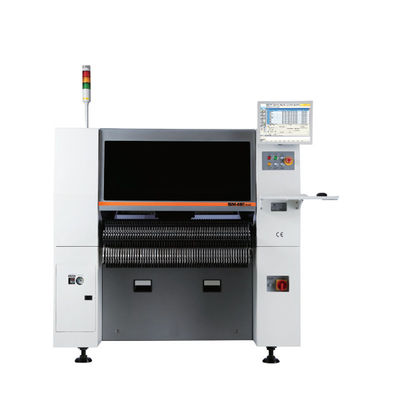

سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402

سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402
الاسم التجاري
SAMSUNG/ HANWHA
نموذج المنتج
SM481
بلد المنشأ
كوريا الجنوبية
الـ MOQ
قطعة واحدة
سعر الوحدة
47887$
طريقة الدفع
T/T ، Western Union ، PayPal ، بطاقة الائتمان
القدرة على التوريد
10 قطعة / قطعة في الأسبوع
تفاصيل المنتج
إبراز:

0402 آلة الاختيار والوضع,38000CPH آلة الاختيار والوضع,(هانوا SM481) آلة الاختيار

,

38000CPH Pick And Place Machine

,

Hanwha SM481 Pick And Place Machine
Product Name: سامسونج SM481 ماكينة الالتقاط والوضع
Model Number: SM481
Brand: سامسونج
Alignment: الرؤية الطائرة+رؤية المرحلة
Package: حالة خشبية
Placement Speed: 38،000 درجة في الساعة (الأمثل)
Applicable Parts: 0402 (01005 بوصة) ~ □ 42 مم (H15mm)
Delivery: UPS ، DHL ، FedEx ، كطلبك
وصف المنتج
المواصفات والميزات التفصيلية
آلة وضع SMT SAMSUNG SM481 آلة تركيب SMT SM481

آلة Samsung SM481 هي آلة اختيار ووضع بتقنية التركيب السطحي (SMT) عالية السرعة وعالية الدقة مصممة للتجميع الفعال والدقيق للمكونات الإلكترونية على لوحات الدوائر المطبوعة (PCBs). إنها توفر مجموعة من الميزات والوظائف التي تعزز الإنتاجية والدقة والمرونة في عملية تجميع SMT.

المواصفاتآلة اختيار ووضع SMT من SAMSUNG-HANWHA
الموديلSM471SM481SM482Plus
المحاذاةرؤية طائرةرؤية طائرة + رؤية المسرحرؤية طائرة + رؤية المسرح
العمود الدوراني10 أعمدة دوران × 2 هيكل علوي10 أعمدة دوران × 1 هيكل علوي6 أعمدة دوران × 1 هيكل علوي
سرعة الوضع75000CPH (الأمثل)38000CPH (الأمثل)27000CPH (الأمثل)
دقة الوضع±50 ميكرومتر @ ±3 (بناءً على الرقائق القياسية)±40 ميكرومتر @ ±3±40 ميكرومتر @ ±3
الأجزاء القابلة للتطبيقرقاقة 0402 ~ 14 مم (ارتفاع 12 مم) IC، موصل (مسافة بين الأطراف 0.4 مم) BGA، CSP (مسافة الكرة 0.4 مم)0402 (01005 بوصة)
~ 142 مم (ارتفاع 15 مم)		0603 (0201 بوصة) ~
~ 55 مم (ارتفاع 15 مم)
0402 (01005 بوصة) (اختياري)،
~ موصل L75mm
أبعاد اللوحة (مم)50 (طول) × 40 (عرض) ~ 510 (طول) × 460 (عرض) 610 (طول) × 460 (عرض) (اختياري)460 (طول) × 400 (عرض) (قياسي)460 (طول) × 400 (عرض) (قياسي)
الحد الأقصى 1500 (طول) × 460 (عرض) (اختياري)الحد الأقصى 1200 (طول) × 510 (عرض) (اختياري)
سعة وحدة التغذية120 قطعة / 112 قطعة (عربة الإرساء) (بناءً على 8 مم)120 قطعة / 112 قطعة (عربة الإرساء)120 قطعة / 112 قطعة (عربة الإرساء)
استهلاك الهواء0.5 ~ 0.7 ميجا باسكال (5 ~ 7 كجم / سم2)
الأبعاد (طول. عرض. ارتفاع)1650 × 1690 × 14851650 × 1680 × 15301650 × 1680 × 1458
الكتلة (كجم)حوالي 1820حوالي 1655حوالي 1600
سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402 0

الوظائف:

  • الوضع عالي السرعة: آلة SM481 قادرة على وضع المكونات بسرعة عالية، مما يتيح التجميع السريع والفعال للوحات PCB، خاصة لعمليات الإنتاج ذات الحجم الكبير. إنها تستخدم الروبوتات المتقدمة وأنظمة التحكم لتحقيق عمليات الالتقاط والوضع السريع، مما يزيد الإنتاجية ويقلل وقت الإنتاج.
  • وضع المكونات الدقيق: تتضمن الآلة نظام رؤية دقيقًا يحدد المكونات ويحاذيها بدقة قبل الوضع. يضمن ذلك التوجه الدقيق للمكونات وتحديد المواقع على لوحة PCB، مما يقلل من أخطاء الوضع ويحسن جودة اللوحات المجمعة.
  • الوضع متعدد الرؤوس: غالبًا ما تتميز آلة SM481 برؤوس وضع متعددة، مما يسمح بالوضع المتزامن لمكونات متعددة. يعزز هذا التكوين متعدد الرؤوس سرعة الإنتاج وكفاءته، خاصة بالنسبة للوحات PCB المعقدة ذات الكثافة العالية للمكونات.
  • توافق المكونات: تدعم الآلة مجموعة واسعة من المكونات الإلكترونية، بما في ذلك أجهزة التركيب السطحي (SMDs) مثل المقاومات والمكثفات والدوائر المتكاملة (ICs) وأنواع الحزم المختلفة. يمكنها التعامل مع المكونات ذات الأحجام والأشكال والاتجاهات المختلفة، واستيعاب متطلبات التجميع المتنوعة.
  • التحكم القابل للبرمجة: تم تجهيز آلة SM481 بأنظمة تحكم قابلة للبرمجة تسمح للمشغلين بتحديد وضبط معلمات الوضع، مثل مواضع الالتقاط والوضع، وتوجه المكونات، وملفات تعريف السرعة. تتيح هذه المرونة التخصيص لتتناسب مع تخطيطات PCB ومتطلبات المكونات المحددة، مما يؤدي إلى تحسين دقة الوضع والإنتاجية.

الاستخدام:

تُستخدم آلة Samsung SM481 في عملية تجميع SMT، والتي تتضمن عادةً الخطوات التالية:

  1. تحميل المكونات: يتم تحميل المكونات في وحدات التغذية أو الصواني، والتي يتم بعد ذلك إرفاقها بآلة SM481. يحدد نظام التحكم في الآلة نوع المكون ويختار الفوهة المناسبة للتعامل معه.
  2. التقاط المكونات: تلتقط الفوهة المحددة المكون من وحدة التغذية أو الدرج باستخدام الفراغ أو الآليات الأخرى. يضمن نظام الرؤية المحاذاة والتوجه الدقيق للمكون.
  3. وضع المكونات: تضع الفوهة المكون بدقة على الموقع المحدد على لوحة PCB. يضمن نظام التحكم الوضع الدقيق بناءً على تخطيط PCB ومواصفات المكون.
  4. التكرار: تتكرر عملية التقاط المكونات ووضعها لكل مكون على لوحة PCB، باستخدام تكوين الرأس المتعدد لتعزيز السرعة والكفاءة.
  5. الفحص: بمجرد وضع جميع المكونات، قد تخضع لوحة PCB للفحص للتحقق من دقة وجودة التجميع.
سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402 1
سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402 2سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402 3سامسونج هانوا SM481 جهاز تحميل الشريحة لـ 38000CPH لـ 0402 4
