آلة الخط SMT hanwha sm481 بالإضافة إلى آلة الاختيار والوضع

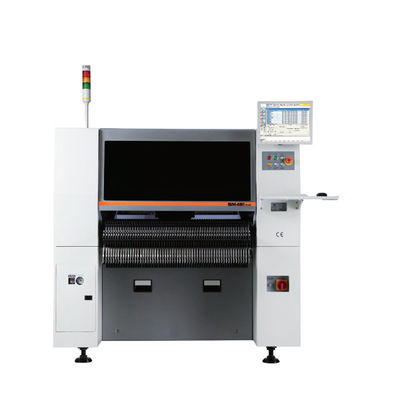

آلة سامسونج SM481 هي عالية السرعة،تقنية صلابة سطحية عالية الدقة (SMT) لتحديد المكان والمكان مصممة لتركيب مؤلفات إلكترونية بكفاءة ودقة على لوحات الدوائر المطبوعة (PCBs)يقدم مجموعة من الميزات والوظائف التي تعزز الإنتاجية والدقة والمرونة في عملية تجميع SMT.
| المواصفات | سامسونغ-هانوا SMT اختيار ووضع آلة | ||
|---|---|---|---|
| النموذج | SM471 | SM481 | SM482Plus |
| الموازنة | الرؤية الطائرة | رؤية الطيران + رؤية المسرح | رؤية الطيران + رؤية المسرح |
| أدوات التشغيل | 10 أدوات × 2 غانتري | 10 أجزاء من الجدار | 6 أدوات 1 غانتر |
| سرعة الوضع | 75،000CPH ((أفضل) | 38،000CPH ((أفضل) | 27،000CPH ((أفضل) |
| دقة الموقع | ±50μm@μ±3σ | ±30μm@μ±3σ | ±30μm@μ±3σ |
| الأجزاء المطبقة | الرقاقة 0402 ~ 14mm ((H 12mm) IC ، وحدة الاتصال ((الموقع الرئيسي 0.4mm) BGA ، CSP ((موقع الكرة 0.4mm) | 0402 (01005 بوصة) ~□42ملم (H15ملم) |
0603 (0201 بوصة) □55mm (H15mm) 0402 (01005 بوصة) ~ L75mm رابط |
| أبعاد اللوحة ((ملم) | 50 ((L) × 40 ((W) ~ 510 ((L) × 460 ((W) 610 ((L) × 460 ((W) ((اختيار) | 460 ((L) × 400 ((W) (المعيار) | 460 ((L) × 400 ((W) (المعيار) |
| الحد الأقصى 1500 ((L) × 460 ((W) (اختياري) | ما يصل إلى 1200 ((L) × 510 ((W) (خيار) | ||
| قدرة المغذية | 120ea / 112ea ((عربة الإرسال)) (بناءً على 8mm) | 120ea / 112ea (عربة الإرسال) | 120ea / 112ea (عربة الإرسال) |
| استهلاك الهواء | 0.5 ~ 0.7MPa ((5 ~ 7kgf/cm2) | ||
| البعد ((L.D.H)) | 1،650 × 1690 × 1 ،485 | 1650x1680x1530 | 1650x1680x1458 |
| الكتلة ((كغ) | حوالي 1820 | حوالي 1655 | حوالي 1600 |
- وضع عالية السرعة: الآلة SM481 قادرة على وضع مكونات عالية السرعة ، مما يتيح تجميع PCBs بسرعة وكفاءة ، خاصة لدورات الإنتاج الكبيرة.يستخدم الروبوتات المتقدمة وأنظمة التحكم لتحقيق عمليات الاختيار السريع، لتحقيق أقصى قدر من الإنتاج وتقليل وقت الإنتاج.
- وضع المكونات بدقة: تشتمل الآلة على نظام رؤية دقيق يحدد المكونات ويضبطها بدقة قبل وضعها.هذا يضمن التوجه الدقيق للمكونات ووضعها على PCB، وتقليل أخطاء التثبيت وتحسين جودة الألواح المجمعة.
- وضع رؤوس متعددة: غالبًا ما تتميز آلة SM481 برؤوس وضع متعددة ، مما يسمح بوضع مكونات متعددة في وقت واحد.هذا التكوين متعدد الرؤوس يزيد من سرعة الإنتاج وكفاءتهخاصة بالنسبة لـ PCB المعقدة ذات الكثافة العالية للمكونات.
- التوافق بين المكونات: تدعم الآلة مجموعة واسعة من المكونات الإلكترونية ، بما في ذلك أجهزة التثبيت السطحي (SMDs) مثل المقاومات والمكثفات والدارات المتكاملة (ICs) ،وأنواع مختلفة من الحزميمكنها التعامل مع مكونات من أحجام وأشكال ومواجهات مختلفة، وتلبية متطلبات التجميع المتنوعة.
- التحكم القابل للبرمجة: يتم تجهيز آلة SM481 بأنظمة التحكم القابلة للبرمجة التي تسمح للمشغلين بتحديد وتعديل معايير التثبيت ، مثل مواقع الاختيار والوضع ،توجيه المكوناتهذه المرونة تمكن التخصيص لتتناسب مع تخطيطات PCB المحددة ومتطلبات المكونات ، مما يحسن من دقة الوضع والإنتاجية.
تستخدم آلة سامسونج SM481 في عملية تجميع SMT ، والتي تتضمن عادة الخطوات التالية:
- تحميل المكونات: يتم تحميل المكونات في أجهزة تغذية أو صناديق ، والتي يتم توصيلها بعد ذلك إلى آلة SM481.يحدد نظام التحكم في الآلة نوع المكونات ويختار الفوهة المناسبة للتعامل.
- اختيار المكونات: يلتقط الفوهة المختارة المكون من المغذ أو الصحن باستخدام الفراغ أو آليات أخرى. يضمن نظام الرؤية محاذاة المكونات والتوجيه الدقيق.
- وضع المكون: يضع الفوهة المكون بدقة على الموقع المحدد على اللوحة.نظام التحكم يضمن وضع دقيق على أساس تخطيط PCB ومواصفات المكونات.
- التكرار: يتم تكرار عملية اختيار ووضع المكونات لكل مكون على PCB ، باستخدام تكوين الرأس المتعدد لتحسين السرعة والكفاءة.
- التفتيش: بمجرد وضع جميع المكونات ، يمكن أن يخضع PCB للتفتيش للتحقق من دقة جودة التجميع.
تستخدم آلة سامسونج SM481 على نطاق واسع في صناعة تصنيع الإلكترونيات لتجميع المنتجات الإلكترونية المختلفة، بما في ذلك الإلكترونيات الاستهلاكية، الإلكترونيات السيارات،أجهزة الاتصالات، والأجهزة الطبية. قدراتها عالية السرعة، وضبط عالية، جنبا إلى جنب مع مرونة وبرمجة،جعلها أداة قيمة لتحقيق عمليات تجميع SMT عالية الجودة وفعالة.
