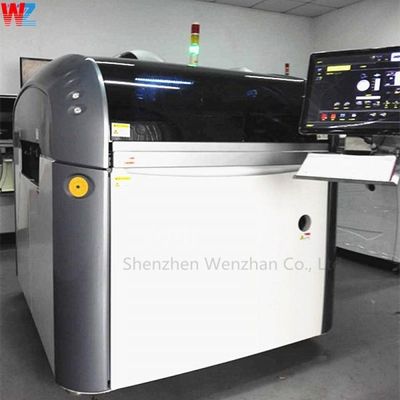

طابعة شاشة SMT PCB مستعملة DEK Horizon 03iX
طابعة شاشة SMT PCB مستعملة DEK Horizon 03iX
الاسم التجاري
DEK
نموذج المنتج
الأفق 03iX
بلد المنشأ
الصين
الـ MOQ
قطعة واحدة
سعر الوحدة
قابل للتفاوض
طريقة الدفع
T/T ، Western Union ، PayPal ، بطاقة الائتمان
القدرة على التوريد
100
تفاصيل المنتج
Product Name:
ديك هورايزون 03iX
Model:
الأفق 03iX
Quality:
قمة
Package:
حالة
Condition:
جديد، جديد/مستعمل
Payment:
قسط
Type:
SMT آلة المنتجات ذات الصلة
Brand:
DEK
Delivery:
UPS ، DHL ، FedEx ، كطلبك
Warranty:
1 سنة
وصف المنتج
المواصفات والميزات التفصيلية
طابعة شاشة SMT PCB المستخدمة DEK Horizon 03iX
مواصفات التكوين القياسي
- برنامج. يمكن تركيب الجهاز على الجانب الأيسر أو الأيمن.
- الكاميرا: كاميرا رقمية HawkEye® 750، باستخدام واجهة IEEE 1394. متعددة القنوات. إضاءة LED. مجال الرؤية 11.3 مم × 8.7 مم. نافذة الفحص 26 مم مربع
- تحديد موضع الكاميرا: محركات دوارة ومشفرات بدقة 4 ميكرون
- آلية ضغط الممسحة: يتم التحكم فيها بالبرمجيات، بمحرك
- تحديد موضع الاستنسل: أداة ضبط عمق الشاشة اليدوية
- محاذاة الاستنسل: بمحرك عبر المشغلات X و Y و Theta
- الممسحة: ممسحة ذات حافة خلفية مزدوجة مشدودة (مجموعة واحدة متضمنة)
- واجهة الجهاز: يتم تضمين FMI العلوي والسفلي
- الاتصال: يتوفر RJ-45LAN (الشبكات) وواجهة USB2
- منارة ثلاثية الألوان: قابلة للبرمجة مع إنذار مسموع
- التوثيق: كتيبات ورقية تتضمن: المشغل، والتركيب، والرسومات الكهربائية. كتيبات فنية مدمجة وبرامج تعليمية تدعم وظائف المشغل. قرص DVD يحتوي على الكتيبات والبرامج التعليمية.
| قدرة محاذاة الجهاز | >2 Cpk @ +/- 12.5µm، 6 سيجما # |
|---|---|
| قدرة محاذاة العملية | >2 Cpk @ +/- 25µm، 6 سيجما # |
| وقت الدورة الأساسية | 12 ثانية (11 ثانية مع خيار HTC) |
| أقصى مساحة للطباعة | 510 مم* (X) x 508.5 مم (Y) |
| بناء الطابعة | إطار ملحوم مُحسّن من قطعة واحدة |
| التحكم في جهاز ISCANTM | التحكم في الحركة باستخدام شبكة CAN BUS |
| نظام التشغيل | Windows XP |
| واجهة المشغل | شاشة عرض ملونة تعمل باللمس TFT، ولوحة مفاتيح ولوحة تعقب مع DEK InstinctivTM |
مواصفات نظام النقل
- النوع: قطعة واحدة مع أحزمة نقل مستديرة 3 مم، سكة أمامية ثابتة
- توافق ESD: أحزمة وأدلة نقل سوداء بمقاومة سطحية تزيد عن 106 أوم.
- تعديل العرض: سكة خلفية بمحرك قابلة للبرمجة
- اتجاه النقل: من اليسار إلى اليمين
- من اليمين إلى اليسار: من اليسار إلى اليسار، من اليمين إلى اليمين
- حجم معالجة الركيزة (الحد الأدنى): 50 مم (X) × 40.5 مم (Y)
- حجم معالجة الركيزة (الحد الأقصى): 510 مم (X) × 508.5 مم (Y)
- سمك الركيزة: 0.2 مم إلى 6 مم
- وزن الركيزة (الحد الأقصى): 1 كجم
- تشوه الركيزة: ما يصل إلى 7 مم بما في ذلك سمك الركيزة
- تثبيت الركيزة: مشابك حاصلة على براءة اختراع فوق الجزء العلوي
- ميزات معالجة الركيزة: رفع / هبوط السكة الناعمة، منظم مشبك اللوحة
- خلوص الجانب السفلي للركيزة قابل للبرمجة من 3 مم إلى 42 مم
