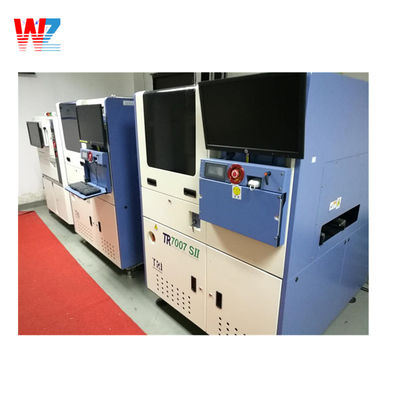

آلة فحص SMT PCB TR 7700SII SMT AOI
حل AOI مرن وعالي الأداء
تتميز بكاميرا ملونة كبيرة بدقة 4 ميجابكسل ومصممة لسرعات فحص عالية، يوفر نظام الفحص البصري الآلي TR7700 SII تقنية Dynamic Imaging الخاصة بـ TRI’s للحصول على فحص قوي قبل/بعد إعادة التدفق في حزمة أنحف وأسرع وأكثر اقتصادية. تعمل منصتها القوية ونظام الإضاءة RGB+W المتقدم على تحسين فحص القطبية والمكونات السوداء وصولاً إلى رقائق 01005 في كل من تجميعات PCB الخالية من الرصاص والتجميعات القديمة.
مصمم من أجل الدقة
بناء بصري أحادي الهيكل مع صلابة عالية ودعم مزدوج الجوانب جنبًا إلى جنب مع إجراءات المعايرة يوفر فحصًا مستقرًا ودقيقًا للغاية.
دقة النظام
Cmk>1.67 مع هدف معايرة TRI
GR&R<10 % مع هدف معايرة TRI، (± 50 µm) x، y عدم المحاذاة/الإزاحة)
برمجة فعالة
تقلل برمجة الفحص عبر النظام من الوقت الذي يقضيه الموظفون في تعديلات البرنامج
السرعة: فحص سريع في كلا القرارين
- 18 μm: 170 سم2/ثانية (26.3 بوصة مربعة/ثانية)
- 15 μm: 120 سم2/ثانية (18.6 بوصة مربعة/ثانية)
- 10 μm: 60 سم2/ثانية (9.3 بوصة مربعة/ثانية)
- 330 × 250 مم: 8 ثوانٍ (18 μm)؛ 9.6 ثانية (15 μm)؛ 18.8 ثانية (10 μm) (باستثناء وقت تحميل وتفريغ اللوحة)
تصوير عالي الدقة
اقتناء صور عالي السرعة بدقة عالية
تنتج إضاءة RGB+White جودة صورة مثالية للعلامات أو اللحام أو المكونات السوداء
خوارزميات مساحة الألوان الجديدة
تستخدم خوارزميات TRI’s التكيفية الجديدة معالجة مساحة الألوان لزيادة دقة الفحص وتقليل المكالمات الخاطئة وتحسين نتائج الفحص مع تقليل الوقت اللازم لضبط الفحص وتقليل عدد الصور البديلة المطلوبة.
تكامل خط SMT
تزيد إدارة خط الإنتاج المركزية من إنتاجية المشغل ووقت الاستجابة. يتضمن الحل المتكامل من TRI المكونات الأربعة التالية.
محرر غير متصل بالإنترنت
يتيح هذا التطبيق التعديل المركزي والمستقل والضبط الدقيق لخوارزميات الفحص على الصور الممسوحة ضوئيًا مسبقًا مع توفير ملاحظات فورية. يمكن بعد ذلك تحميل البرنامج المكتمل على آلات الفحص المضمنة لتحسين استقرار الفحص ودقته.
مركز التحكم
المكون الأساسي في قلب منشأة الإنتاج، يتيح مركز التحكم المراقبة والتشغيل في الوقت الفعلي لآلات الفحص المتعددة عبر خطوط الإنتاج.
YMS Lite
يربط نظام إدارة العائد من TRI بيانات الفحص من أنظمة SPI و AOI و AXI لتتبع جذور العيوب عبر خط تجميع PCB. يوفر البناء المعياري إدارة فحص مركزية، ومراقبة العيوب في الوقت الفعلي مع التحليل وإدارة معرفة العيوب اللازمة لتحديد المشكلات وتنفيذ الحلول لتعظيم عوائد الإنتاج.
التحقق من الجودة
يتيح التجميع التلقائي الكامل للصور الجيدة/الفاشلة من عملية إنتاج كاملة اختبار وضبط والتحقق من معلمات البرنامج المعدلة دون إعادة تحميل اللوحات التي تم اختبارها. يتيح هذا للمهندسين توفير وقت الفحص عند الضبط الدقيق وتسريع إدخال المنتج الجديد (NPI) بشكل كبير
| نظام PCB والناقل | TR7700 SII* | TR7700 SII* TR7700 SII DUAL LANE |
|---|---|---|
| كاميرا العرض العلوي | كاميرا ملونة عالية السرعة بدقة 4 ميجابكسل | |
| الدقة البصرية | 10 أو 15 أو 18 μm | |
| الحد الأدنى لحجم PCB | 50 × 50 مم | |
| الحد الأقصى لحجم PCB | 510 × 460 مم (20.1 × 18.1 بوصة) | 510 × 310 مم مسارات (20.1 × 12.2 بوصة) 510 × 590 مم مسار واحد (20.1 × 23.2 بوصة) |
| سمك PCB | 0.6 - 5 مم | |
| ارتفاع نقل PCB | 900 - 965 مم (35.4 - 38.0 بوصة) | 880 - 920 مم (34.6 - 36.2 بوصة) |
| الحد الأقصى لوزن PCB | 5 كجم (11.0 رطل) | 3 كجم (6.61 رطل) |
| حامل/تثبيت PCB | محرك متدرج ومشبك هوائي | |
| الأبعاد (العرض × العمق × الارتفاع) | 1000 × 1410 × 1500 مم | 1100 × 1670 × 1550 مم |
| الوزن | 850 كجم (1873 رطلاً) | 1100 كجم (2425 رطلاً |
| متطلبات الهواء | 0.6 ميجا باسكال (87 رطل لكل بوصة مربعة) | |
