| الـ MOQ: | قطعة واحدة |
| السعر: | 73239$ |
| العبوة القياسية: | 1. حالة خشبية وحزمة فراغ 2. حسب الاحتياجات الخاصة بك |
| فترة التسليم: | 3-5 أيام |
| طريقة الدفع: | T / T ، ويسترن يونيون ، باي بال ، بطاقة الائتمان |
| القدرة على التوريد: | 5000 |

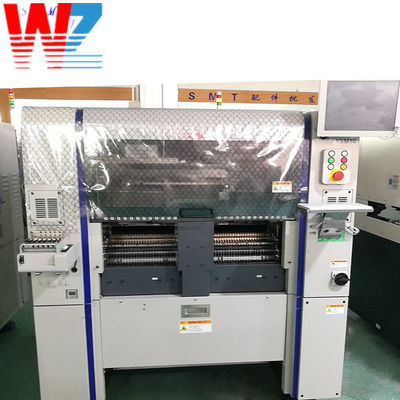

ياماها YSM10آلة الاختيار والوضع التلقائية الكاملة
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs)يقدم مجموعة من الوظائف والميزات التي تعزز الكفاءة والدقة والإنتاجية في عملية التجميع.
| المواصفات | السيدة (شيب مونتر) |
| الـ PCB المطبق | L 510 × W 460mm - L 50 × W 50mm * الخيار: تتوفر ما يصل إلى L610 mm |
| القدرة على التثبيت | 46،000CPH (ظروف الشركة المثلى) |
| المكونات المطبقة | 03015-W 55 x L 100mm (التعرف المجزأ على أكثر من 45mm) ، H: 15mm أو أقل |
| دقة التثبيت | ±0.035 مم (±0.025 مم) Cpk ¥1.0 (3σ) |
| عدد أنواع المكونات | لوحة الإعداد: ماكس 96 نوع (8 ملم) الوعاء: 15 نوع (أجهزة SATS 15) |
| إمدادات الطاقة | التيار المتردد ثلاثي المراحل 200/208/220/240/380/400/416 فولت ± 10% 50/60 هرتز |
| مصدر إمدادات الهواء | 0.45MPa أو أكثر، في حالة نظيفة وجافة |
| البعد الخارجي | L 1,254 × W 1,440 × H 1,445mm (باستثناء النتوءات) |
| الوزن | 1270 كجم |
المواصفات:
| النموذج | YSM10 | YS12 | YS24 |
| الـ PCB المطبق | L 510 × W 460mm - L 50 × W 50mm | L510x~W460mm إلى L50x~W50mm | L50mm × W50mm إلى L700mm × W460mm |
| القدرة على التثبيت | 46,000CPH | 36,000CPH | 72,000CPH |
| الدقة المتزايدة | ±0.035 مم (±0.025 مم) Cpk ¥1.0 (3σ) | +/- 0.05mm/CHIP | +/- 0.05mm (μ + 3σ) ، +/- 0.03mm (3σ) |
| عدد أنواع المكونات | 15 نوعًا (أجهزة SATS 15 ، Max ، JEDEC) | 120 نوع ((ماكس، تحويل 8mm شريط رولي) | 120 نوعاً (حوالي 8 ملم من عرض الشريط) |
| المكونات المطبقة | 03015-W 55 x L 100mm، H: 15mm أو أقل | 0402 ((قاعدة مترية) إلى مكونات □32*ملم | 0402 إلى 32x32mm كحد أقصى (الارتفاع 6.5mm أو أقل) |
| الأبعاد الخارجية | L 1,254 × W 1,440 × H 1,445 ملم | L 1,254 × W 1,440 × H 1,445 ملم | L1,254x W1,687x H1,445mm |
الميزات الرئيسية لمصعد الشريحة SMT
1) يزيد سرعة آلة YAMAHA Pick and Place من 25٪ أو أكثر على النماذج التقليدية ويحقق أسرع قدرة تركيب في العالم،استنادا إلى المفهوم المثالي حل رأس واحد قادرة على التعامل مع مجموعة واسعة من المكونات مع الحفاظ على سرعة عالية دون الحاجة إلى استبدال الرأس، قدمنا تقنيات مختلفة تزرع من النموذج العلوي Z:LEX YSM20.من خلال اعتماد أحدث التقنيات مثل نفس الرأس العالمي خفيف الوزن ومدمج من النوع HM (السرعة العالية متعددة) كما النموذج العلوي ونظام الخدمة الجيل الجديد, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time، فهي متعددة الاستخدامات بما فيه الكفاية للتعامل مع 03015 (0.3 ملم × 0.15 ملم) رقائق صغيرة للغاية إلى مكونات كبيرة بطول 55 ملم × 100 ملم و 15 ملم.
وبالإضافة إلى ذلك، ياماها اختيار ووضع آلة من خلال تحسين أداء كاميرا المسح، وسعت نطاق التوافق حجم المكونات لارتباط عالية السرعة من 8 ملم إلى 12 ملم.
2) قابلية التوسع للتكيف بمرونة مع متطلبات موقع الإنتاج
هناك مجموعة من الخيارات المتاحة للاختيار بما في ذلك sATS15، جهاز إمداد أوتوماتيكي لنوع الدرج،محطة فوهة آلية قادرة على تغيير الفوهات تلقائيًا، الكاميرا المتعددة التي تتعرف على المكونات التي تتجاوز 6.5 ملم في الارتفاع أو أكثر من 12 ملم مربع في الحجم بسرعة عالية ودقة عالية.يتم دعم المغذية الشريط من قبل المغذية الكهربائية الذكية SS المغذية و ZS المغذية المستخدمة في سلسلة YS.
3) وظائف محسنة لتوفير إنتاج الطاولة
يتم قمع أخطاء التقاط والتعرف جنبا إلى جنب مع خسائر أقل في توقف الآلة بسبب تكامل الوظائف المشتركة للآلات العليا من Z: TA-R YSM40R و Z:ليكس YSM20 مع الرؤية الإلكترونية لإنشاء وتتبع بيانات المكونات تلقائيًا، التعرف الذكي لإنشاء بسهولة بيانات المكونات من الأشكال المعقدة.
