| الـ MOQ: | 1 قطعة / قطعة |
| السعر: | 116901~84507$ |
| العبوة القياسية: | 1. حالة خشبية وحزمة فراغ 2. حسب الاحتياجات الخاصة بك |
| فترة التسليم: | 3-5 أيام |
| طريقة الدفع: | T / T ، ويسترن يونيون ، باي بال ، بطاقة الائتمان |
| القدرة على التوريد: | 5000 |

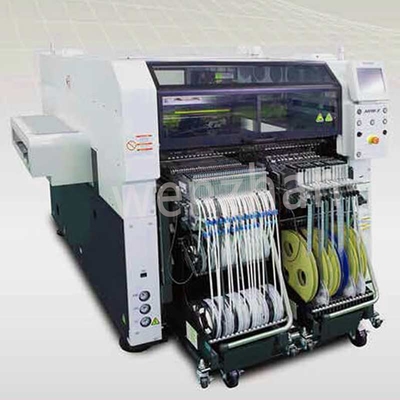

آلة تركيب الشريحة NPM WX WXS آلة الاختيار والوضع
آلة PM WX WXS Pick and Place هي آلة متطورة وفعالة تستخدم في عملية تجميع تكنولوجيا التركيب السطحي (SMT).تم تصميمه لوضع المكونات الإلكترونية بدقة على لوحات الدوائر المطبوعة (PCBs) بسرعة ودقة.
وتشمل الميزات الرئيسية ووظائف آلة PM WX WXS لتحديد المواقع:
1- وضع عالية السرعة ودقة عالية: الآلة قادرة على وضع المكونات بسرعة ودقة، مما يجعلها مناسبة لبيئات الإنتاج ذات الحجم الكبير.
2دمج نظام الرؤية: يتم تجهيز آلة PM WX WXS بنظام الرؤية الذي يتيح محاذاة المكونات والتفتيش بدقة ، مما يضمن وضع المكونات بدقة على PCB.
3نظام وضع رأس متعددة: تتميز الآلة بنظام وضع رأس متعدد ، مما يسمح لها بتجميع ووضع العديد من المكونات في وقت واحد ، مما يعزز الإنتاجية والكفاءة.
4. معالجة المكونات متعددة الاستخدامات: يمكن لجهاز PM WX WXS التعامل مع مجموعة واسعة من أنواع وأحجام المكونات ، بما في ذلك المقاومات والمكثفات والإس سي والإل اي دي وغيرها ،مما يجعلها متعددة الاستخدامات لمختلف متطلبات التجميع.
5واجهة سهلة الاستخدام: تم تجهيز الجهاز بواجهة بديهية تمكن المشغلين من برمجة وتحكم بسهولة في عملية التثبيت ، مما يحسن من كفاءة التشغيل.
لاستخدام آلة PM WX WXS Pick and Place Machine ، يحتاج المشغلون أولاً إلى إدخال بيانات وضع المكونات ، بما في ذلك نوع المكونات وحجمها وتوجهها وموقع وضعها على PCB.ثم يتم تحميل الآلة مع المكونات التي سيتم وضعها، ويتم وضع اللوحة على منطقة عمل الآلة.
يجب على المشغلين التأكد من أن الآلة معايرة بشكل صحيح وأن المكونات محملة بشكل صحيح لمنع أخطاء التثبيت.المشغلون يشرفون على عملية وضع المكونات ويجريون أي تعديلات ضرورية لضمان وضع المكونات بدقة ومتسقة.
باختصار، آلة PM WX WXS Pick and Place Machine هي حل موثوق ومتنوع لوضع المكونات الآلي في عمليات تجميع PCB.تكامل نظام الرؤية، نظام وضع الرأس المتعدد، واجهة سهلة الاستخدام تجعلها خيار ممتاز لمجموعة متنوعة من تطبيقات التجميع SMT.
| هوية الطراز | NPM-WX | NPM-WXS | |
| رقم الطراز | NM-EJM9D | NM-EJM2E | |
|
بي سي بي
|
وضع مسار واحد | تركيب المجموعة: L 50 × W 50 ~ L 750 × W 610 التثبيت في موقعين: L 50 × W 50 ~ L 350 × W 610 |
|
|
وضع مزدوج الممرات
|
نقل مزدوج (لعبة): L 50 × W 50 ~ L 750 × W 300 نقل مزدوج (وضعين): L50 × W 50 ~ L 350 × W 300 |
||
| نقل واحد (لعبة): L 50 × W 50 ~ L 750 × W 590 نقل واحد (وضعين): L50 × W 50 ~ L350 × W 590 |
|||
| مصدر كهرباء | التيار المتردد الثلاثي المراحل 200، 220، 380، 400، 420، 480 فولت 3.0 كيلو فولت | التيار المتردد الثلاثي المراحل 200، 220، 380، 400، 420، 480 فولت 2.1 كيلو فولت | |
| المصدر الهوائي * 1 | دقيقة.0.5 مبا 200 لتر / دقيقة (A.N.R.) | ||
| الأبعاد (ملم) | W 1 410 * 2 × D 2 570 * 3 × H 1 444 * 4 | ||
| الكتلة | 2 740 كجم (فقط للجسم الرئيسي: هذا يختلف اعتمادا على تكوين الخيار.) |
2 660 كجم (فقط للجسم الرئيسي: هذا يختلف اعتمادا على تكوين الخيار.) |
|
| رئيس التوزيع | رأس واحد من كل جانب (أمام، خلف) | 1 رأس (الكاميرا الخلفية اختيارية) | |
|
مكون
|
التسجيل
|
شريط: 4 ~ 56 / 72 / 88 / 104 مم | |
| مواصفات عربة التغذية الأمامية الخلفية ذات 17 فتحة: ما يصل إلى 136 نوع من المنتجات (شريط 4، 8 مم) | |||
| عصا | مواصفات عربة التغذية الأمامية الخلفية ذات 17 فتحة: ما يصل إلى 32 نوع من المنتجات (طعام عصا واحدة) |
مواصفات عربة التغذية الأمامية الخلفية ذات 17 فتحة: ما يصل إلى 16 نوع من المنتجات *5 (طعام عصا واحدة) |
|
| الصندوق | مواصفات الصحن الجانبي: ماكس.24مواصفات الصحن الأمامي والخلفي: ماكس.48 | ||
| رئيس التوزيع | خفيفة الوزن رأس 16 فوهة V2 (على رأس) |
خفيفة الوزن رأس 8 فوهات (على رأس) |
رأس أربعة فوهات (على رأس) |
رأس 3 فوهات V2 (على رأس) |
| السرعة القصوى | 43000 كيلوجرام في الساعة (0.084 ثانية / شريحة) |
23000 ساعة في الساعة (0.155s / شريحة) |
8400 سي بي إيه (0.429 ثانية / شريحة) 7 800 كيلوجرام في الساعة (0.462s / QFP تغذية) 7 100 كيلوجرام في الساعة (0.507s / قنينة QFP) *8 |
9400 ساعة في الساعة (0.383s / شريحة) 7300 سي بي إيه (0.493s / QFP تغذية) 6 350 سي في الساعة (0.567s / سلة QFP) *9 |
| دقة الموقع (Cpk) 1 |
± 25 ميكرومتر/ شريحة | ± 25 ميكرومتر/ شريحة ±40 μm/QFP □12 ملم تحت ± 25 μm/QFP □12 ملم ~ □32 ملم |
± 20 ميكرومتر/ QFP | ± 20 ميكرومتر/ QFP |
| أبعاد المكونات (ملم) |
0201 شريحة *6*7 / 03015 شريحة *6 0402 رقاقة *6 ~ L 6 × W 6 × T 3 |
0402 شريحة *6 ~ L 45 × W 45 × T 12 أو L 100 × W 40 × T 12 | 0603 رقاقة ~ L 120 × W 90 × T 40 أو L 150 × W 25 × T 40 | 0603 رقاقة ~ L 120 × W 90 × T 40 أو L 150 × W 25 × T 40 |
